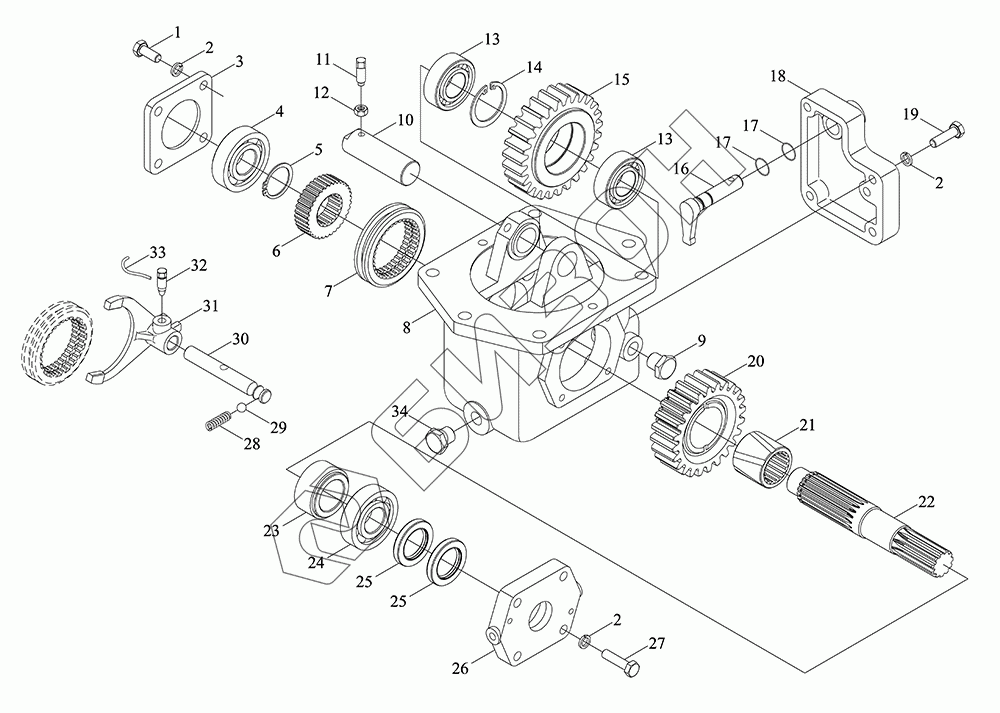

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Механизм раздаточной коробки 2
1
2
2
2
3
4
5
6
7
8
8
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05421020000 | TC05421020000 | Корпус раздаточной передачи в сборе |
Загрузка ...
|
|
| TC05421020001 | TC05421020001 | Корпус раздаточной коробки |
Загрузка ...
|
|
| 1 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой M10X25-8.8-A3L |
Загрузка ...
|
|
| 2 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 3 | FT804.42.112 | Обложка задняя |
Загрузка ...
|
|
| 4 | GBT276-6306 | Подшипники шариковые радиальные |
Загрузка ...
|
|
| 5 | GBT894.1-38 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 6 | FT804.42.115 | Сиденья шестерен включения |
Загрузка ...
|
|
| 7 | FT804.42.114 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 8 | TD2S421040002a | корпус раздаточной коробки |
Загрузка ...
|
|
| 8 | TD2S421040002 | корпус раздаточной коробки |
Загрузка ...
|
|
| 8 | TC05421020002a | Корпус раздаточной коробки |
Загрузка ...
|
|
| 9 | GBT2878.4-M18-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 10 | TF1004.421.1-07 | Вал промежуточный шестерни |
Загрузка ...
|
|
| 11 | GBT85-M10X25-33H | Винты установочные с квадратной головкой и удлиненным цилиндрическим концом |
Загрузка ...
|
|
| 12 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 M10-8-A3L |
Загрузка ...
|
|
| 13 | GBT283-NJ2206E | Подшипники цилиндрические роликовые |
Загрузка ...
|
|
| 14 | GBT893.1-62 | Кольцо стопорное для отверстий |
Загрузка ...
|
|
| 15 | TF1004.421.1-05a | Колесо зубчатое |
Загрузка ...
|
|
| 16 | TC05421020004 | Коромысло раздаточной коробки |
Загрузка ...
|
|
| 17 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики 17.0X1.80G |
Загрузка ...
|
|
| 18 | TC05421020003 | Крышка боковая раздаточной коробки |
Загрузка ...
|
|
| 19 | GBT5783-M10X45-8.8-A3L | Болт с шестигранной головкой M10X45-8.8-A3L |
Загрузка ...
|
|
| 20 | TF1004.421.1-02a | Колесо зубчатое |
Загрузка ...
|
|
| 21 | FT804.42.117c | Втулки шестерен |
Загрузка ...
|
|
| 22 | TF1004.421A.1-02 | Вал шестерни раздаточной коробки |
Загрузка ...
|
|
| 23 | TF1004.421A.1-03 | Втулка |
Загрузка ...
|
|
| 24 | GBT276-6307 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 25 | GBT9877.1-FB35X55X8D | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 26 | TH02421020006 | Крышка передняя |
Загрузка ...
|
|
| 27 | GBT5783-M10X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 29 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 30 | FT804.42.108c | Ось вилки переключения |
Загрузка ...
|
|
| 30 | TD2S421020005 | Ось вилки переключения |
Загрузка ...
|
|
| 31 | FT804.42.107 | Вилка разделенная |
Загрузка ...
|
|
| 31 | FT804.42.107a | Вилка отводная |
Загрузка ...
|
|
| 32 | FT800.37.194 | Винт установочный |
Загрузка ...
|
|
| 33 | TF1004.421.1-08 | Проволока стальная низкоуглеродистая СЗ-1,40 |
Загрузка ...
|
|
| 34 | TC05421020007 | Пробка шестигранная винтовая с прессовой посадкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
