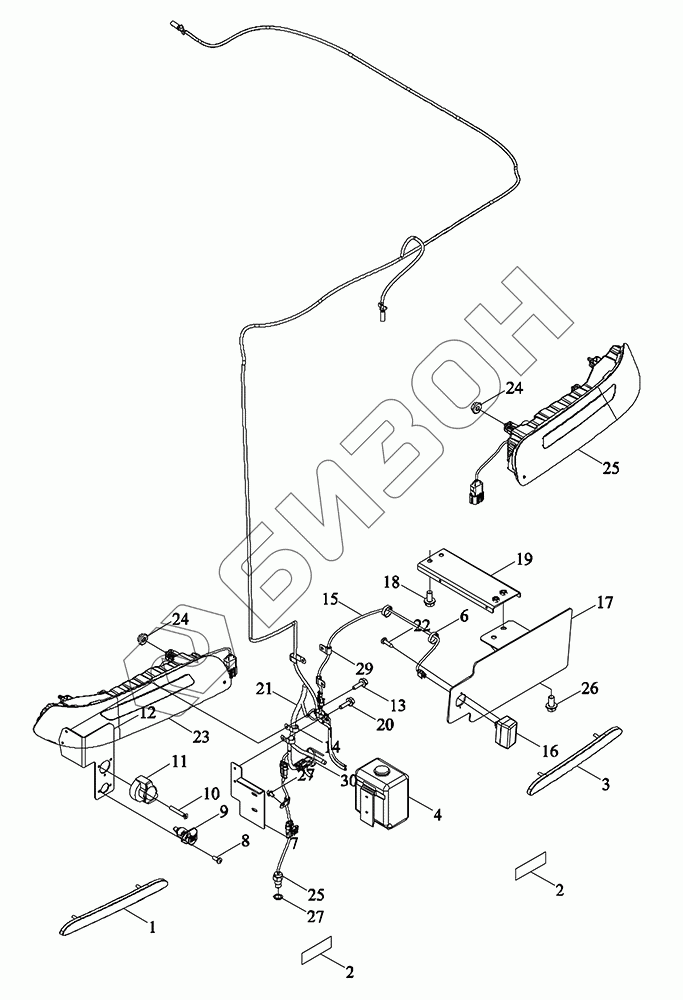

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок жгута провода заднего освещения
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D484170000K | TM5D484170000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | TM6W484010005 | Отражатель |
Загрузка ...
|
|
| 2 | TA3C484010001 | Маркировка |
Загрузка ...
|
|
| 3 | TM6W484010006 | Отражатель |
Загрузка ...
|
|
| 4 | TM6W484010008 | Бачок омывателя |
Загрузка ...
|
|
| 5 | TM5D484020002K | Датчик |
Загрузка ...
|
|
| 6 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 7 | TM6W484010007 | Плита монтажная |
Загрузка ...
|
|
| 8 | GBT818-M5X12-4.8-A2L | Винт M5X12-4.8-A2L |
Загрузка ...
|
|
| 9 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 10 | GBT819.1-M5X35-4.8-A2L | Винт с потайной головкой и крестообразным шлицем M5X35-4.8-A2L |
Загрузка ...
|
|
| 11 | TD900.484.2 | Розетка штепсельная заднего прицепа |
Загрузка ...
|
|
| 12 | TM6R484010005K | Плита монтажная |
Загрузка ...
|
|
| 13 | GBT5789-M6X20-8.8-A2L | Болт шестигранный фланцевый M6X20-8.8-A2L |
Загрузка ...
|
|
| 14 | FT65.48.097 | Скоба зажимная |
Загрузка ...
|
|
| 15 | TM5D484060001K | Кабель переходной освещения номерного знака |
Загрузка ...
|
|
| 16 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 17 | TC05484150001K | Сварка кронштейна фонаря освещения номерного знака |
Загрузка ...
|
|
| 18 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 19 | TM6R484010009K | Плита упорная |
Загрузка ...
|
|
| 20 | GBT5789-M6X16-8.8-A2L | Болт шестигранный фланцевый M6X16-8.8-A2L |
Загрузка ...
|
|
| 21 | TM5D484060002K | Линия перехода |
Загрузка ...
|
|
| 22 | GBT845-ST4.8X19 | Саморез с плоскоконической головкой и крестообразным шлицем ST4.8X19 |
Загрузка ...
|
|
| 23 | TM6W484010001 | Фонарь хвостовой |
Загрузка ...
|
|
| 24 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 25 | TM6W484010002 | Фонарь хвостовой |
Загрузка ...
|
|
| 26 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой M10X16-8.8-A3L |
Загрузка ...
|
|
| 27 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 28 | GBT5789-M8X12-8.8-A2L | Болт шестигранный фланцевый M8X12-8.8-A2L |
Загрузка ...
|
|
| 29 | BZF0032.1-001 | Скоба зажимная |
Загрузка ...
|
|
| 30 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 31 | TD2S489020005 | Линия обратной связи |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
