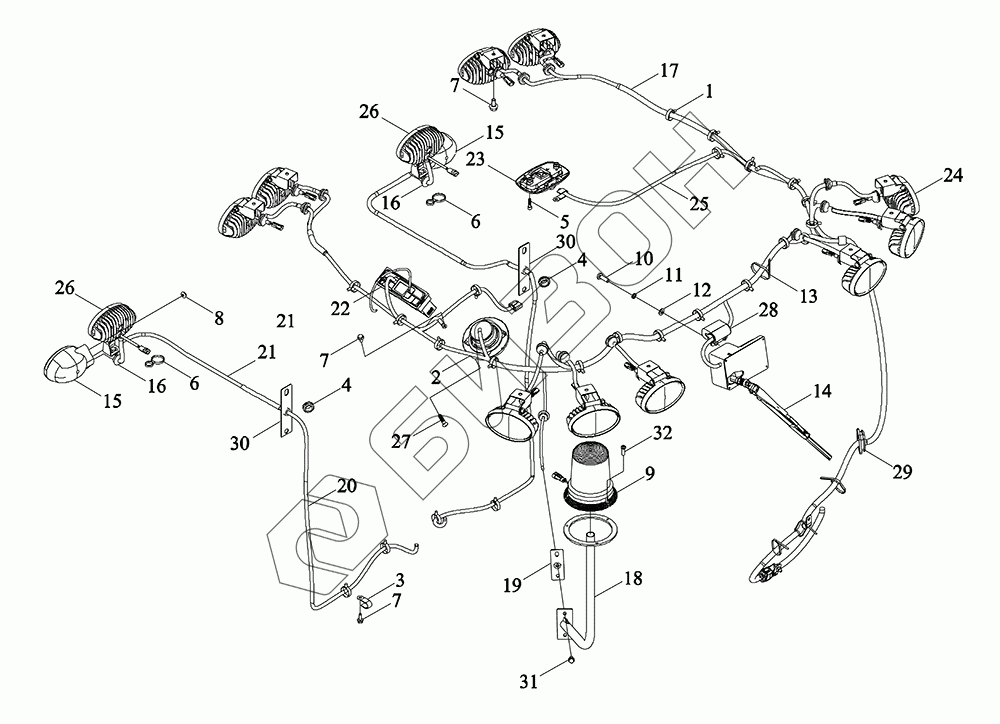

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Монтажный блок жгута проводов верхнего освещения
1
2
3
4
4
5
6
6
7
7
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R486010000K | TM6R486010000K | Блок монтажный жгута проводов верхнего освещения в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0080-002 | Динамик |
Загрузка ...
|
|
| 3 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 4 | FT65.48.093 | Шайба резиновая для прохождения проводов 1 |
Загрузка ...
|
|
| 5 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L |
Загрузка ...
|
|
| 6 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 8 | GBT6177.1-M5-8-A2L | Гайка с фланцем M5-8-A2L |
Загрузка ...
|
|
| 9 | TY3S486020001K | Фара-мигалка |
Загрузка ...
|
|
| 10 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 11 | GBT93-5-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 12 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 14 | TB1S486010002K | Стеклоочиститель задний в сборе |
Загрузка ...
|
|
| 15 | TD2S486010001 | Лампа верхняя в сборе |
Загрузка ...
|
|
| 16 | TD800.484B-03 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 17 | TM6R486010001bK | Жгут проводов |
Загрузка ...
|
|
| 18 | TM6R486010003K | Кронштейн |
Загрузка ...
|
|
| 19 | TM6R486010004K | Подушка амортизационная |
Загрузка ...
|
|
| 20 | TM6R486030003 | Линия перехода |
Загрузка ...
|
|
| 21 | TM6R486030001 | Жгут переходный провода света поручни |
Загрузка ...
|
|
| 22 | TM6W486010002 | MP3 |
Загрузка ...
|
|
| 23 | TM6W486010003 | Лампа внутренне-верхняя |
Загрузка ...
|
|
| 24 | TM6W486010004 | Фара рабочая |
Загрузка ...
|
|
| 25 | TM6W486010015 | Линия перехода |
Загрузка ...
|
|
| 26 | TN1S486020001 | Фара рабочая |
Загрузка ...
|
|
| 27 | GBT845-ST4.8X19 | Саморез с плоскоконической головкой и крестообразным шлицем ST4.8X19 |
Загрузка ...
|
|
| 28 | TS04486010008 | Крышка разъема |
Загрузка ...
|
|
| 29 | TM6W486010010 | Манжета провода |
Загрузка ...
|
|
| 30 | TX1S486010005 | Прокладка амортизирующая |
Загрузка ...
|
|
| 31 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 32 | GBT823-M5X16-4.8-A2L | Винт M5X16-4.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
