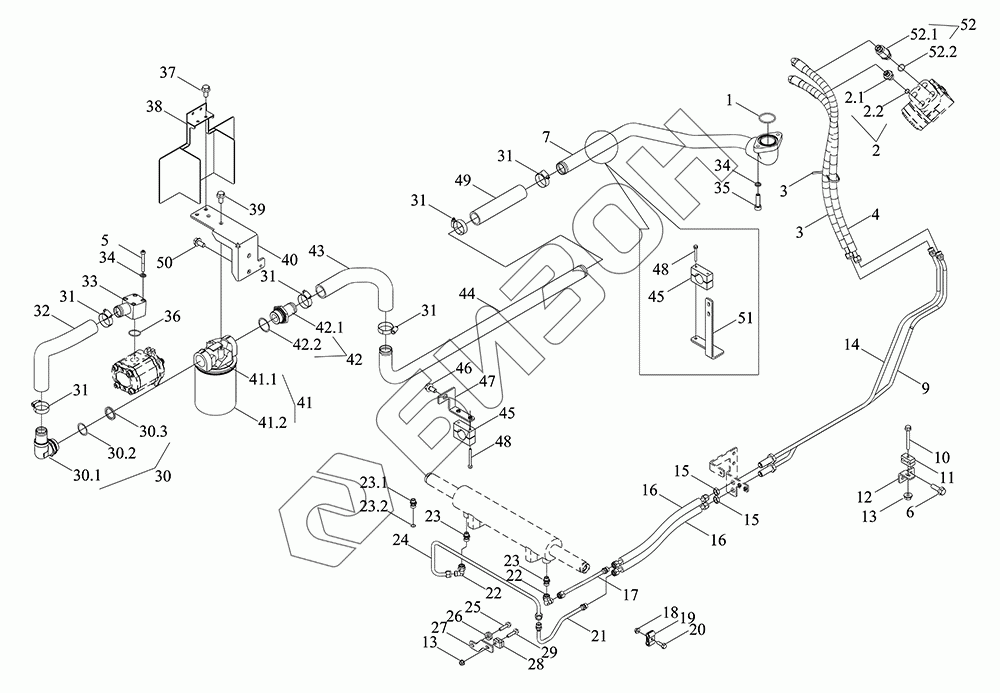

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-006K. Полностью гидравлический механизм рулевого управления 2
1
2
2.1
2.2
3
3
4
5
6
7
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
23
23.1
23.2
24
25
26
27
28
29
30
30.1
30.2
30.3
31
31
31
31
31
31
32
33
34
34
35
36
37
38
39
40
41
41.1
41.2
42
42.1
42.2
43
44
45
45
46
47
48
48
49
50
51
52
52.1
52.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402140000K | TM5D402140000K | Полностью гидравлический механизм рулевого управления в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-45.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | TS12402050005 | Корпус шарнира M20-10 в сборе |
Загрузка ...
|
|
| 2.1 | TS12402010031 | Соединитель M20-10 |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
|
| 3 | TM5D402140003K | Маслопровод |
Загрузка ...
|
|
| 4 | TM5D402140004K | Маслопровод |
Загрузка ...
|
|
| 5 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TM5D402040007K | Труба всасывающая |
Загрузка ...
|
|
| 8 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 9 | TM5D402040004K | Труба стальная |
Загрузка ...
|
|
| 10 | GBT5789-M8X40-8.8-A2L | Болт шестигранный фланцевый M8X40-8.8-A2L |
Загрузка ...
|
|
| 11 | FT354.40C.121 | Хомут двойной для труб |
Загрузка ...
|
|
| 12 | TD2S402040022K | Кронштейн зажима трубы |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 14 | TM5D402040003K | Трубопровод топливный |
Загрузка ...
|
|
| 15 | GBT5649-M16X1.5-A3L | Гайки стопорные для трубной арматуры |
Загрузка ...
|
|
| 16 | TM5D402030021K | Узел шланга рулевого управления передней оси в сборе |
Загрузка ...
|
|
| 17 | TS06402500003 | Труба |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 19 | TS06402050015 | Хомут масляной трубы и резиновая прокладка приклеены |
Загрузка ...
|
|
| 20 | GBT5789-M6X20-8.8-A2L | Болт шестигранный фланцевый M6X20-8.8-A2L |
Загрузка ...
|
|
| 21 | TS06402450063 | Труба |
Загрузка ...
|
|
| 22 | GBT3754-L10 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 23 | TS06402290037 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | TS06402290038 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TG1654.402B-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 24 | TS06402450065 | Труба |
Загрузка ...
|
|
| 25 | GBT16674.2-M12X1.5X25-8.8-A3L | Болт шестигранный фланцевый M12X1.5X25-8.8-A3L |
Загрузка ...
|
|
| 26 | TS06402450068 | Шайба |
Загрузка ...
|
|
| 27 | TS06402450067 | Кронштейн масляной трубы |
Загрузка ...
|
|
| 28 | TB454.40X-01 | Хомут для трубы с одним отверстием |
Загрузка ...
|
|
| 29 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | TB1S581010008K | Штуцер |
Загрузка ...
|
|
| 30.1 | TB1S581010007K | Соединение фильтрующей трубы |
Загрузка ...
|
|
| 30.2 | TS09580010012 | Кольцо 38.6X2.9-M42X2 |
Загрузка ...
|
|
| 30.3 | TB1S581010006K | Шайба |
Загрузка ...
|
|
| 31 | Q67645_ | Хомут червячный |
Загрузка ...
|
|
| 32 | TM5D402030010K | Шланг резиновый |
Загрузка ...
|
|
| 33 | TM5D402030011K | Фланец |
Загрузка ...
|
|
| 34 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 35 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X30-8.8-A2L |
Загрузка ...
|
|
| 36 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 32.5X2.65G |
Загрузка ...
|
|
| 37 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 38 | TE2S581010017K | Кожух - обтекатель |
Загрузка ...
|
|
| 39 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 40 | TM5D402030008aK | Кронштейн |
Загрузка ...
|
|
| 41 | TB1S581010017K | Фильтр |
Загрузка ...
|
|
| 41.1 | TB1S581010019K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 41.2 | TB1S581010018K | Фильтроэлемент |
Загрузка ...
|
|
| 42 | TE2S581010019K | Штуцер |
Загрузка ...
|
|
| 42.1 | TE2S581010010K | Штуцер |
Загрузка ...
|
|
| 42.2 | TE2S581010018K | Прокладка герметическая |
Загрузка ...
|
|
| 43 | TM5D402030007K | Шланг резиновый |
Загрузка ...
|
|
| 44 | TM5D402040008K | Шланг масловсасывающий |
Загрузка ...
|
|
| 45 | TH02582020004 | Зажим трубный с одним отверстием-35 |
Загрузка ...
|
|
| 46 | GBT5789-M16X20-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 47 | TM5D402030006K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 48 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 49 | TM5D402030004K | Шланг всасывания масла |
Загрузка ...
|
|
| 50 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой M10X25-8.8-A2L |
Загрузка ...
|
|
| 51 | TM5D402040009K | Кронштейн |
Загрузка ...
|
|
| 52 | GL04703020001 | Штуцер |
Загрузка ...
|
|
| 52.1 | GL04703020002 | Штуцер |
Загрузка ...
|
|
| 52.2 | TS09580010007 | Кольцо O-образное 17.3X2.2-M20X1.5 |
Загрузка ...
|
