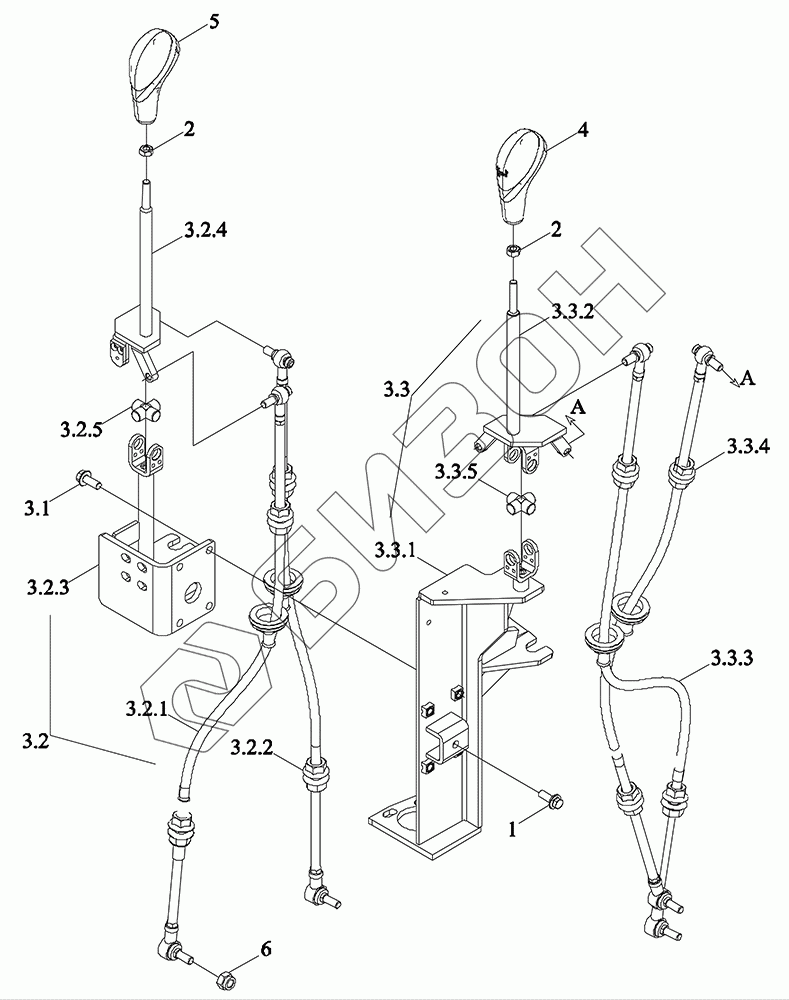

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Механизм переключения передач 2
1
2
2
3.1
3.2
3.2.1
3.2.2
3.2.3
3.2.4
3.2.5
3.3
3.3.1
3.3.2
3.3.3
3.3.4
3.3.5
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D373070009K | TM5D373070009K | Механизм управления переключением передач в сборе |
Загрузка ...
|
|
| TM5D373070000K | TM5D373070000K | Механизм управления |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 3 | TM5Q373050059a | Контроллер |
Загрузка ...
|
|
| 3.1 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.2 | TM5Q373050060a | Регулятор дополнительной коробки передачи в сборе |
Загрузка ...
|
|
| 3.2.1 | TM5Q373050061 | Трос переключения передач в сборе |
Загрузка ...
|
|
| 3.2.2 | TM5Q373050062a | Оттяжка |
Загрузка ...
|
|
| 3.2.3 | TM6W373020053 | Подставка |
Загрузка ...
|
|
| 3.2.4 | TM6W373020054 | Крышка рукоятки |
Загрузка ...
|
|
| 3.2.5 | TS2S373010044 | Кардан |
Загрузка ...
|
|
| 3.3 | TM5Q373050063a | Узел контроллера главной коробки передач |
Загрузка ...
|
|
| 3.3.1 | TM5Q373040070 | Подставка |
Загрузка ...
|
|
| 3.3.2 | TM5Q373040076 | Рукоятка |
Загрузка ...
|
|
| 3.3.3 | TM5Q373050064 | Фитинг натяжителя троса переключения передач |
Загрузка ...
|
|
| 3.3.4 | TM5Q373050065a | Оттяжка |
Загрузка ...
|
|
| 3.3.5 | TS2S373010044 | Кардан |
Загрузка ...
|
|
| 4 | TM5D373010010aK | Рукоятка |
Загрузка ...
|
|
| 5 | TM5Q373040062a | Ручка управления |
Загрузка ...
|
|
| 6 | GBT889.1-M10-10-A3L | Контргайка шестигранная неметаллическая вставка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
