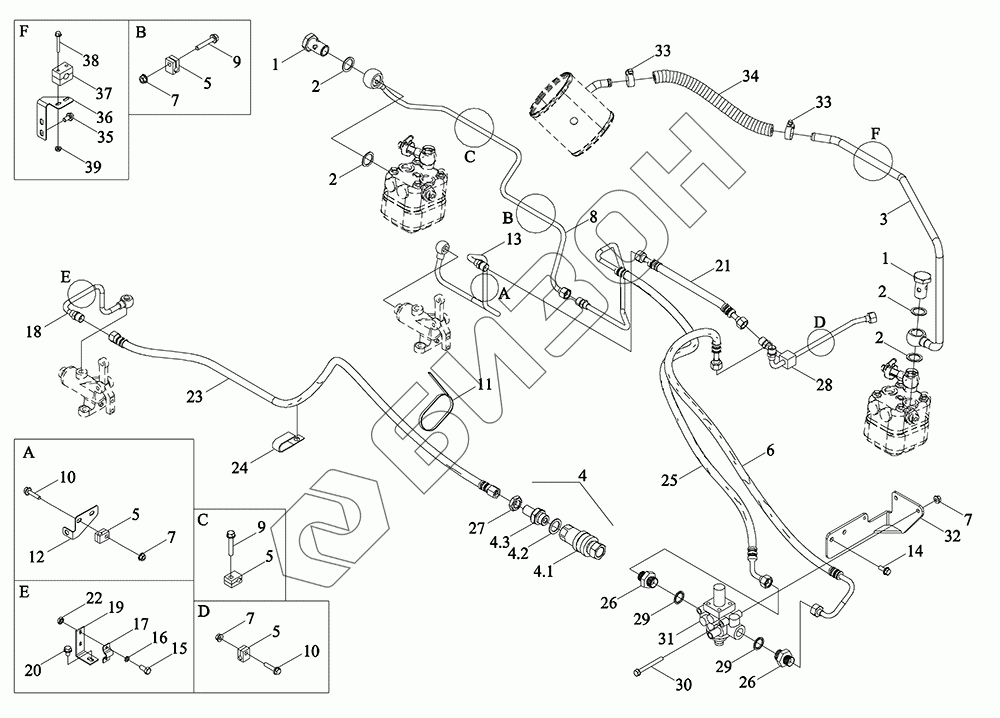

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Газопровод в сборе
1
1
2
2
2
2
3
4
4.1
4.2
4.3
5
5
5
5
6
7
7
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D803140000K | TM5D803140000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | TR2S803020011K | Болт полый |
Загрузка ...
|
|
| 2 | TR2S803020018K | Подушка |
Загрузка ...
|
|
| 3 | TM5D803140018K | Труба впускная |
Загрузка ...
|
|
| 4 | TM3Y803020006 | Стык |
Загрузка ...
|
|
| 4.1 | FT65.80.018 | Штуцер соединительный |
Загрузка ...
|
|
| 4.2 | FT65.80.213 | Подушка |
Загрузка ...
|
|
| 4.3 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 5 | TB454.40X-01 | Зажим трубный |
Загрузка ...
|
|
| 6 | TM5D803140001K | Трубка газоотводная |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | TM5D803140004K | Труба воздушного насоса |
Загрузка ...
|
|
| 9 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 12 | TM5D803010012K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 13 | TM5D803140006K | Труба воздушного клапана |
Загрузка ...
|
|
| 14 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT5783-M4X10-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 17 | FT800A.80.201 | Скоба крепёжная |
Загрузка ...
|
|
| 18 | TM5D803080003K | Трубка газоотводная |
Загрузка ...
|
|
| 19 | TM5Q803010011 | Стент |
Загрузка ...
|
|
| 20 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TM5D803140009K | Узел соединительной трубки 2 |
Загрузка ...
|
|
| 22 | GBT6170-M4-8-A2L | Гайка |
Загрузка ...
|
|
| 23 | TM5D803070009K | Шланг |
Загрузка ...
|
|
| 24 | TD800.803-07 | Скоба зажимная |
Загрузка ...
|
|
| 25 | TM5D803080005K | Труба впускная |
Загрузка ...
|
|
| 26 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 27 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 28 | TM5D803140008K | Узел впускной трубы воздухосборника |
Загрузка ...
|
|
| 29 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 30 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TD800.803F.5 | Антенна |
Загрузка ...
|
|
| 32 | TM5D803070007K | Кронштейн разгрузочного клапана |
Загрузка ...
|
|
| 33 | Q67627 | Хомут шланга B-типа |
Загрузка ...
|
|
| 34 | TM5D803140020K | Шланг резиновый |
Загрузка ...
|
|
| 35 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 36 | TR2S803020013K | Кронштейн для крепления |
Загрузка ...
|
|
| 37 | TS06581190015 | Зажим трубный |
Загрузка ...
|
|
| 38 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 39 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
