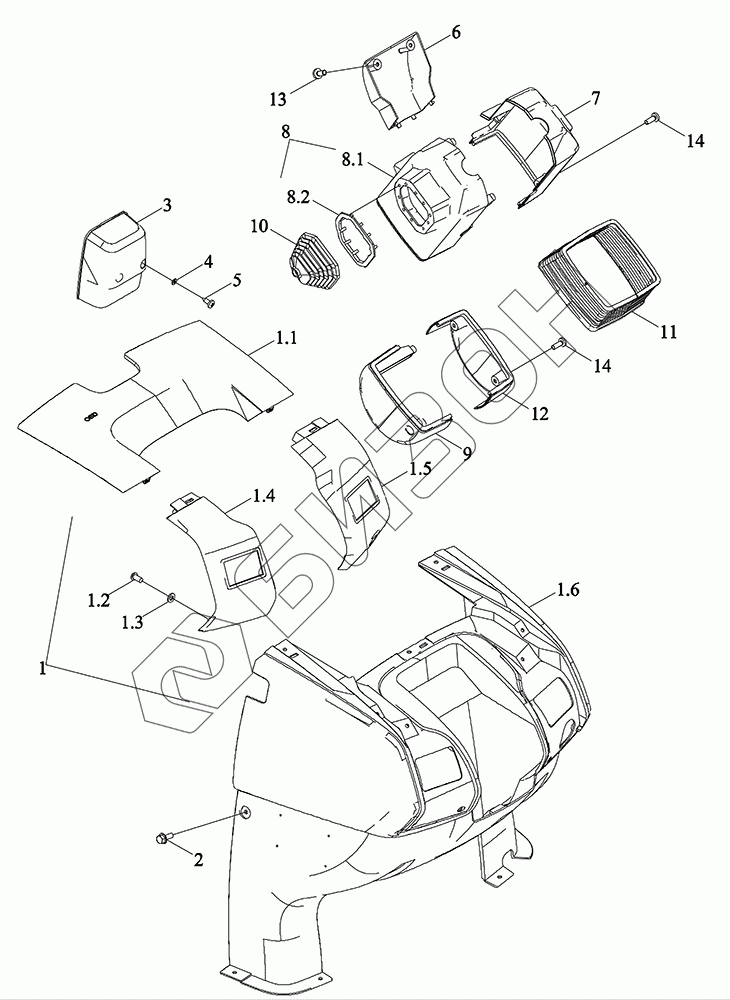

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Пульт приборный
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6W456040000 | TM6W456040000 | Пульт приборный |
Загрузка ...
|
|
| 1 | TM6W456010100a | Крышка |
Загрузка ...
|
|
| 1.1 | TM6W456010101 | Накладка |
Загрузка ...
|
|
| 1.2 | GBT70.2-M6X12-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 1.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.4 | TM6W456010102 | Накладка |
Загрузка ...
|
|
| 1.5 | TM6W456010103 | Накладка |
Загрузка ...
|
|
| 1.6 | TM6W456010104a | Панель приборная |
Загрузка ...
|
|
| 2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TM6W456010006 | Кожух - обтекатель |
Загрузка ...
|
|
| 4 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | GBT845-ST5.5X16 | Винт с поперечным пазом |
Загрузка ...
|
|
| 6 | TM6W456010005 | Накладка |
Загрузка ...
|
|
| 7 | TM6W456010002 | Накладка |
Загрузка ...
|
|
| 8 | TM6W456010030 | Накладка |
Загрузка ...
|
|
| 8.1 | TM6W456010001 | Накладка |
Загрузка ...
|
|
| 8.2 | TM6W456010031 | Площадка переходная |
Загрузка ...
|
|
| 9 | TM6W456010003 | Накладка |
Загрузка ...
|
|
| 10 | TM6W456010010 | Чехол |
Загрузка ...
|
|
| 11 | TM6W456010020 | Чехол |
Загрузка ...
|
|
| 12 | TM6W456010004 | Накладка |
Загрузка ...
|
|
| 13 | GBT818-M6X12-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 14 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
