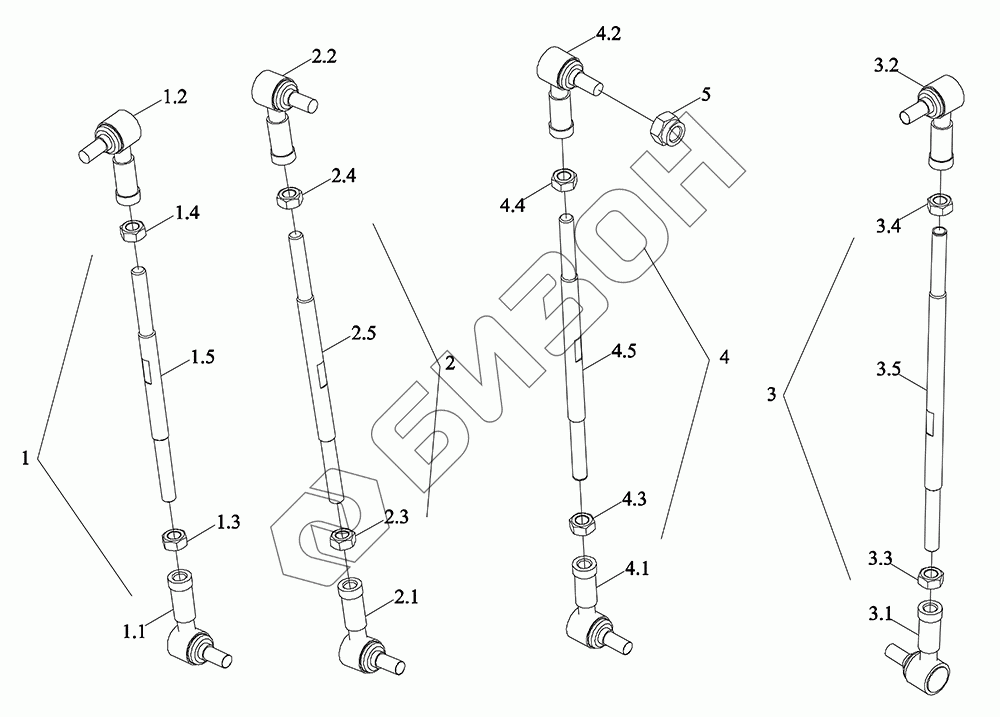

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Механизм переключения передач 4
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
4
4.1
4.2
4.3
4.4
4.5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D373070009K | TM5D373070009K | Механизм управления переключением передач в сборе |
Загрузка ...
|
|
| TM5D373070000K | TM5D373070000K | Механизм управления |
Загрузка ...
|
|
| 1 | TM5Q373050066 | Тяга |
Загрузка ...
|
|
| 1.1 | TM5Q373010111 | Подшипники конца стержня самосмазывающиеся шариковые шарнирные -M10X1.25-M10X1.25-LH |
Загрузка ...
|
|
| 1.2 | TM5Q373010110 | Шарниры самосмазывающиеся шариковые стержневых концов подшипников-M10X1.25-M10X1.25 |
Загрузка ...
|
|
| 1.3 | GBT6171-M10X1.25-8-A2L | Гайка |
Загрузка ...
|
|
| 1.4 | GBT6171-M10X1.25-LH-8-A2L | Гайка шестигранная |
Загрузка ...
|
|
| 1.5 | TM5Q373050067 | Рычаг центральный селектора вторичной передачи |
Загрузка ...
|
|
| 2 | TM5Q373050068a | Тяга |
Загрузка ...
|
|
| 2.1 | TM5Q373010111 | Подшипники конца стержня самосмазывающиеся шариковые шарнирные -M10X1.25-M10X1.25-LH |
Загрузка ...
|
|
| 2.2 | TM5Q373010110 | Шарниры самосмазывающиеся шариковые стержневых концов подшипников-M10X1.25-M10X1.25 |
Загрузка ...
|
|
| 2.3 | GBT6171-M10X1.25-8-A2L | Гайка |
Загрузка ...
|
|
| 2.4 | GBT6171-M10X1.25-LH-8-A2L | Гайка шестигранная |
Загрузка ...
|
|
| 2.5 | TM5Q373050069a | Вторичный центральный рычаг переключения передач |
Загрузка ...
|
|
| 3 | TM5Q373050070 | Тяга |
Загрузка ...
|
|
| 3.1 | TM5Q373010111 | Подшипники конца стержня самосмазывающиеся шариковые шарнирные -M10X1.25-M10X1.25-LH |
Загрузка ...
|
|
| 3.2 | TM5Q373010110 | Шарниры самосмазывающиеся шариковые стержневых концов подшипников-M10X1.25-M10X1.25 |
Загрузка ...
|
|
| 3.3 | GBT6171-M10X1.25-8-A2L | Гайка |
Загрузка ...
|
|
| 3.4 | GBT6171-M10X1.25-LH-8-A2L | Гайка шестигранная |
Загрузка ...
|
|
| 3.5 | TM5Q373050071 | Рычаг центральный селектора главной передачи |
Загрузка ...
|
|
| 4 | TM5Q373050072a | Тяга |
Загрузка ...
|
|
| 4.1 | TM5Q373010111 | Подшипники конца стержня самосмазывающиеся шариковые шарнирные -M10X1.25-M10X1.25-LH |
Загрузка ...
|
|
| 4.2 | TM5Q373010110 | Шарниры самосмазывающиеся шариковые стержневых концов подшипников-M10X1.25-M10X1.25 |
Загрузка ...
|
|
| 4.3 | GBT6171-M10X1.25-8-A2L | Гайка |
Загрузка ...
|
|
| 4.4 | GBT6171-M10X1.25-LH-8-A2L | Гайка шестигранная |
Загрузка ...
|
|
| 4.5 | TM5Q373050073a | Рычаг промежуточный переключения главной передачи |
Загрузка ...
|
|
| 5 | GBT889.2-M10X1.25-10-A2L | Контргайка шестигранная неметаллическая вставка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
