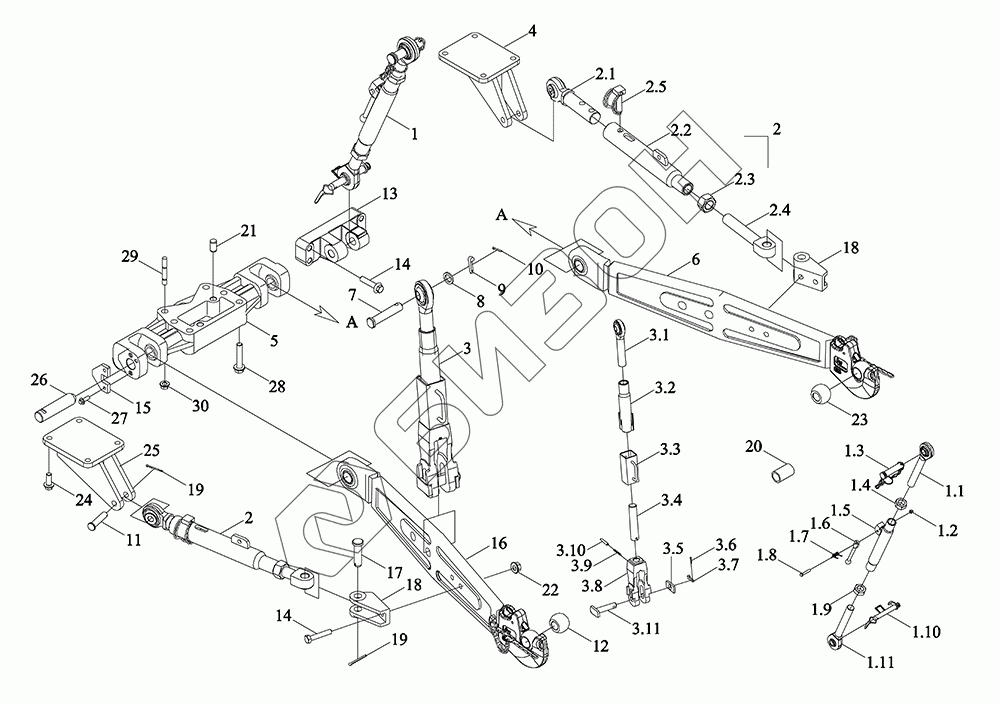

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Подвеска в сборе
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
2
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D561160000K | TM5D561160000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TM5Q561060012 | Тяга верхняя |
Загрузка ...
|
|
| 1.1 | TM5Q561060008a | Стержень винта |
Загрузка ...
|
|
| 1.2 | GBT6185.1-M12-8-A3L | Контргайка цельнометаллическая шестигранная |
Загрузка ...
|
|
| 1.3 | TD2S561020021 | Штифт подвески верхней тяги и стопорный штифт в сборе |
Загрузка ...
|
|
| 1.4 | TM7N561020015 | Гайка с левым креплением M39X3 |
Загрузка ...
|
|
| 1.5 | TM5Q561060006a | Канал спиральный |
Загрузка ...
|
|
| 1.6 | TM5X561160003 | Проушина |
Загрузка ...
|
|
| 1.7 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 1.8 | GBT5782-M12X65-10.9-A3L | Болт |
Загрузка ...
|
|
| 1.9 | TM7N561020014 | Гайка M39X3 |
Загрузка ...
|
|
| 1.10 | TD2S561020019 | Штифт соединительный |
Загрузка ...
|
|
| 1.11 | TM5Q561060004a | Стержень винта |
Загрузка ...
|
|
| 2 | TC05561050003a | Рычаг ограничительный |
Загрузка ...
|
|
| 2.1 | TC05561050005a | Рычаг ограничительный |
Загрузка ...
|
|
| 2.2 | TC05561050011b | Трубки |
Загрузка ...
|
|
| 2.3 | TG1204.56.1-01a | Гайка M33X3 правая |
Загрузка ...
|
|
| 2.4 | TM5X561160013a | Винт регулировочный |
Загрузка ...
|
|
| 2.5 | TC05561050009 | Штифт запирающий |
Загрузка ...
|
|
| 3 | TM5Q561060001 | Рычаг подъемный |
Загрузка ...
|
|
| 3.1 | TM5Q561060003 | Стержень винта |
Загрузка ...
|
|
| 3.2 | TM5Q561060014 | Канал спиральный |
Загрузка ...
|
|
| 3.3 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 3.4 | TM5Q561060016 | Стержень |
Загрузка ...
|
|
| 3.5 | TG4S561040007 | Ободок |
Загрузка ...
|
|
| 3.6 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 3.7 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 3.8 | TG4S561040004 | Вилка нижняя подъемного рычага |
Загрузка ...
|
|
| 3.9 | GBT879.1-6X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 3.10 | GBT879.1-10X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 3.11 | TM7R561010004 | Штифт соединительный |
Загрузка ...
|
|
| 4 | TD2S561020029 | Основание опорное |
Загрузка ...
|
|
| 5 | TG1204.56E-01 | Кронштейн рулевой тяги нижний |
Загрузка ...
|
|
| 6 | TD2S561030017 | Тяга нижняя |
Загрузка ...
|
|
| 7 | TD2S561020006 | Штифт верхний соединительный подъемной штанги |
Загрузка ...
|
|
| 8 | FT800.56A.262 | Шайба |
Загрузка ...
|
|
| 9 | TC05561010017 | Ось |
Загрузка ...
|
|
| 10 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 11 | TD2S561020027 | Штифт фиксирующий |
Загрузка ...
|
|
| 12 | TG1204.56B.2.1-01 | Шар нижней тяги |
Загрузка ...
|
|
| 13 | TC05561030007 | Основание опорное |
Загрузка ...
|
|
| 14 | GBT5789-M16X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TM5Q561130016 | Плита предельная |
Загрузка ...
|
|
| 16 | TD2S561030015 | Тяга нижняя |
Загрузка ...
|
|
| 17 | TG1204.56-07 | Штифт фиксирующий |
Загрузка ...
|
|
| 18 | TG1204.56-08 | Основание опорное |
Загрузка ...
|
|
| 19 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 20 | TC05561030031 | Проставка верхняя шаровой головки рулевой тяги |
Загрузка ...
|
|
| 21 | GBT119.1-20m6X35-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 22 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 23 | FT800.56.228 | Головка шаровая |
Загрузка ...
|
|
| 24 | GBT5789-M16X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TD2S561020028 | Основание опорное |
Загрузка ...
|
|
| 26 | TD2S561020007 | Вал |
Загрузка ...
|
|
| 27 | GBT5789-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT5789-M20X110-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | GBT899-M20X110-10.9-A3L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 30 | SPL6177.1-M20-F3 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
