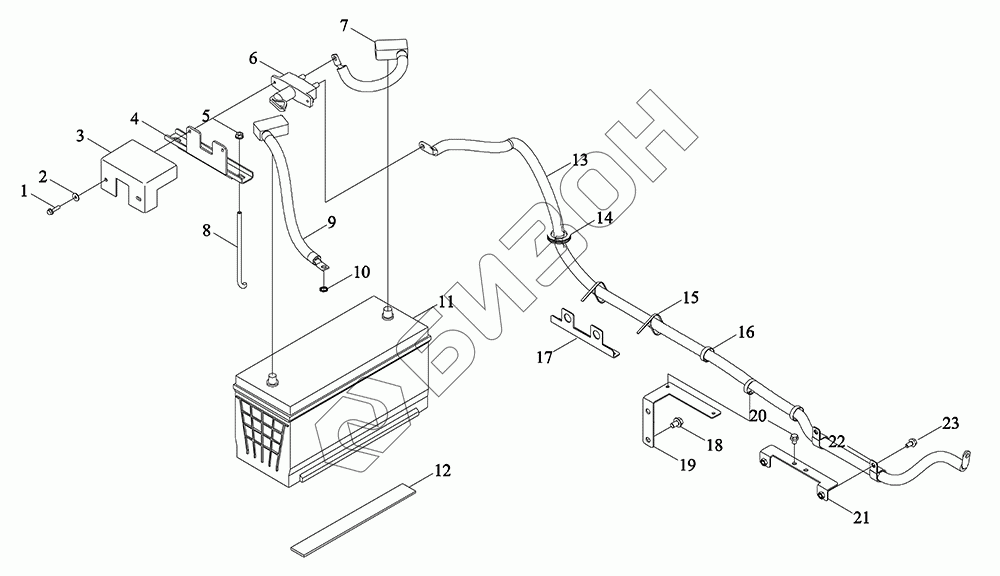

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. установка аккумуляторов в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D485060000K | TM5D485060000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | TQ1S485010004 | Крышка защитная |
Загрузка ...
|
|
| 4 | TC03485080002 | Плита нажимная |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TC03485080003K | Выключатель |
Загрузка ...
|
|
| 7 | TM5D485020001K | Линия питания |
Загрузка ...
|
|
| 8 | TS08485010004K | Тяга рычага |
Загрузка ...
|
|
| 9 | TC02485010002 | Перемычка металлизации |
Загрузка ...
|
|
| 10 | GBT862.2-10-A3L | Кольцо прокладочное |
Загрузка ...
|
|
| 11 | TF1204.485A.1K | Аккумулятор |
Загрузка ...
|
|
| 12 | TB450.485.1 | Прокладки амортизирующие для аккумулятора |
Загрузка ...
|
|
| 13 | TM5D485060003K | Линия питания |
Загрузка ...
|
|
| 14 | BZF0053-026 | Катушка 40X2.5-35 |
Загрузка ...
|
|
| 15 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 16 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 17 | TD2S485020001K | Кронштейн для крепления шнура питания |
Загрузка ...
|
|
| 18 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TM5D485060004K | Кронштейн |
Загрузка ...
|
|
| 20 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | TM5D485060005K | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
