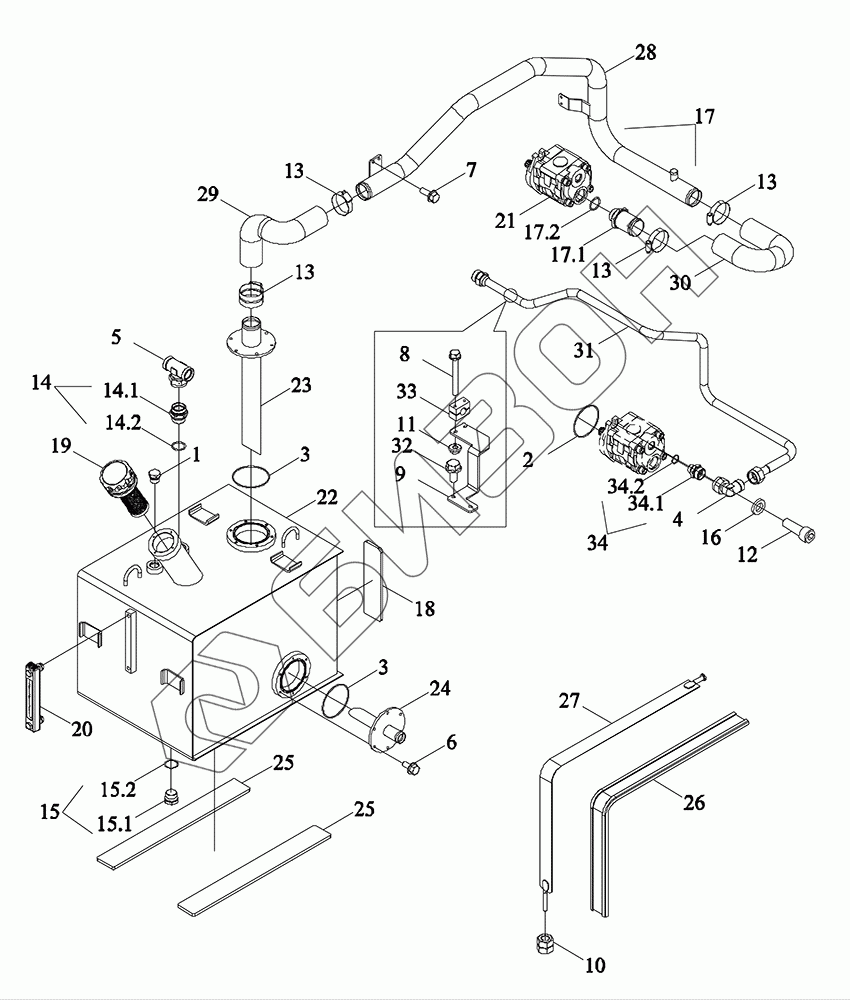

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Маслопровод масляного насоса в сборе
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14.1
14.2
15
15.1
15.2
16
17
17.1
17.2
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34.1
34.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D581060000K | TM5D581060000K | Маслопровод масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT2878.4-M22-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 2 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT3452.1-87.5X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | GBT3754-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 5 | GBT3755-L28 | Стык |
Загрузка ...
|
|
| 6 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT5789-M6X16-8.8-A2L | Болт шестигранный фланцевый M6X16-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT5789-M6X50-8.8-A2L | Болт шестигранный фланцевый M6X50-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT6170-M10-10-A3L | Гайка шестигранная M10-10-A3L |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 12 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником M10X30-10.9-A3L |
Загрузка ...
|
|
| 13 | Q67657 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 14 | TC03581030007 | Штуцер соединительный прямой M33-28 |
Загрузка ...
|
|
| 14.1 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 14.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 15 | TC04553010011K | Ввёртыш |
Загрузка ...
|
|
| 15.1 | TK4030309500 | Заглушка винтовая M27X2 |
Загрузка ...
|
|
| 15.2 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 16 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 17 | TG3S581010008 | Штуцер проходной M33x2-45 |
Загрузка ...
|
|
| 17.1 | TG3S581010009 | Штуцер |
Загрузка ...
|
|
| 17.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 18 | TK5810000200 | Прокладка резиновая |
Загрузка ...
|
|
| 19 | TK5810111000 | Фильтр |
Загрузка ...
|
|
| 20 | TK5810114000 | Датчик уровня жидкости |
Загрузка ...
|
|
| 21 | TM5D581020002K | Насос шестеренный 36 |
Загрузка ...
|
|
| 22 | TM5D581060001K | Бак дополнительный гидравлического масла |
Загрузка ...
|
|
| 23 | TM5D581060008K | Фланец |
Загрузка ...
|
|
| 24 | TM5D581060011K | Фланец всасывающего патрубка 1 |
Загрузка ...
|
|
| 25 | TM5D581060014K | Прокладка топливного бака 1 |
Загрузка ...
|
|
| 26 | TM5D581060015K | Лента резиновая |
Загрузка ...
|
|
| 27 | TM5D581060016K | Хомут гибкий |
Загрузка ...
|
|
| 28 | TM5D581060017K | Труба масловсасывающая |
Загрузка ...
|
|
| 29 | TM5D581060018K | Шланг всасывания масла |
Загрузка ...
|
|
| 30 | TM5D581060019K | Шланг резиновый |
Загрузка ...
|
|
| 31 | TM5D581060020K | Маслопровод |
Загрузка ...
|
|
| 32 | TM5D581060021K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 33 | TS06581110007 | Хомут для трубы с одним отверстием-20 |
Загрузка ...
|
|
| 34 | TS17581040004 | Штуцер соединительный |
Загрузка ...
|
|
| 34.1 | TS17581040005 | Штуцер |
Загрузка ...
|
|
| 34.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
