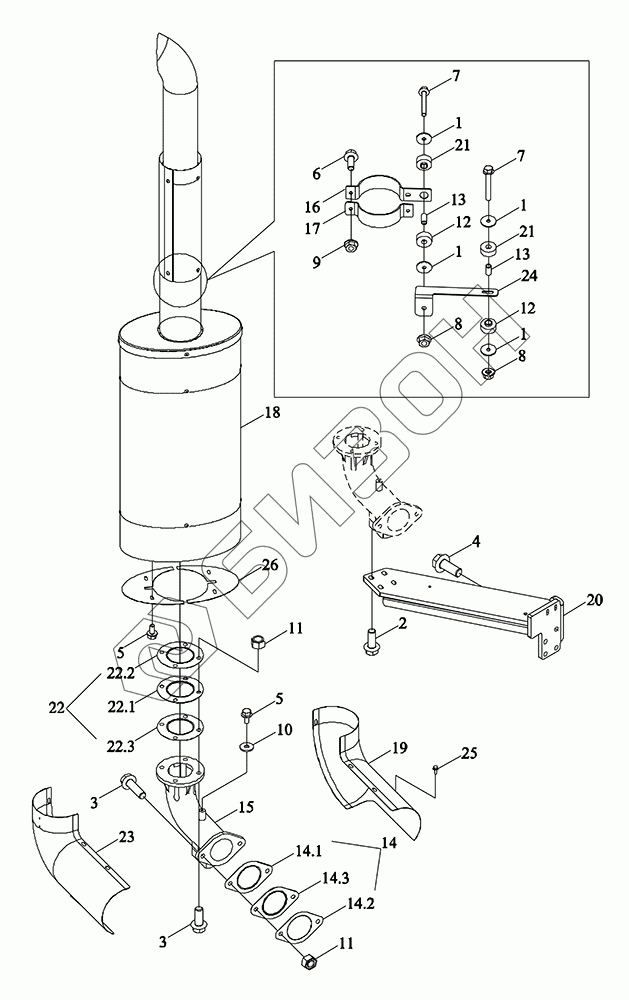

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-018K. Выхлопная система
1
1
1
1
2
3
3
4
5
5
6
7
7
8
8
9
10
11
11
12
12
13
13
14
14.1
14.2
14.3
15
16
17
18
19
20
21
21
22
22.1
22.2
22.3
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D220070000K | TM5D220070000K | Выхлопная система |
Загрузка ...
|
|
| 1 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 2 | GBT5789-M10X30-10.9-A3L | Болт с шестигранной головкой и фланцем M10X30-10.9-A3L |
Загрузка ...
|
|
| 3 | GBT5789-M10X35-10.9-A3L | Болт с шестигранной головкой и фланцем M10X35-10.9-A3L |
Загрузка ...
|
|
| 4 | GBT5789-M12X30-10.9-A3L | Болт с фланцем M12X30-10.9-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-10.9-A2L | Болт с шестигранной головкой и фланцем M8X20-10.9-A2L |
Загрузка ...
|
|
| 7 | GBT5789-M10X55-10.9-A2L | Болт |
Загрузка ...
|
|
| 8 | GBT6177.1-M10-8-A3L | Гайка шестигранная с фланцем M10-8-A3L |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 10 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 11 | SPL6175PT-M10X1.5-10F3 | Гайка шестигранная самостопорящаяся противоскользящая спиральная 2-го типа M10X1.5-10F3 |
Загрузка ...
|
|
| 12 | TA700.131-01 | Прокладка резиновая опорная |
Загрузка ...
|
|
| 13 | TA700.131-02 | Труба обсадная |
Загрузка ...
|
|
| 14 | TC05220010014 | Фитинги с прокладкой |
Загрузка ...
|
|
| 14.1 | TC05220010015 | Наклейка |
Загрузка ...
|
|
| 14.2 | TC05220010016 | Наклейка |
Загрузка ...
|
|
| 14.3 | TC05220010017 | Кольцо прокладочное |
Загрузка ...
|
|
| 15 | TC05220090006 | Труба (угольник) выхлопная(ой) |
Загрузка ...
|
|
| 16 | TX2S220020001 | Струбцина |
Загрузка ...
|
|
| 17 | TX2S220020002 | Хомутик |
Загрузка ...
|
|
| 18 | TG4S220010001 | Глушитель |
Загрузка ...
|
|
| 19 | TM5D220070007K | Кожух защитный |
Загрузка ...
|
|
| 20 | TM5D220070001K | Кронштейн |
Загрузка ...
|
|
| 21 | TD800.131-11 | Коврик резиновый |
Загрузка ...
|
|
| 22 | TG1204.22A.1 | Прокладка |
Загрузка ...
|
|
| 22.1 | TG1204.22A.1-01 | Кольцо прокладочное |
Загрузка ...
|
|
| 22.2 | TG1204.22A.1-02 | Наклейка |
Загрузка ...
|
|
| 22.3 | TG1204.22A.1-03 | Наклейка |
Загрузка ...
|
|
| 23 | TM5D220070005K | Кожух защитный |
Загрузка ...
|
|
| 24 | TM5D220070014K | Рычаг рычага |
Загрузка ...
|
|
| 25 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 26 | TG4S220010020 | Планка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
