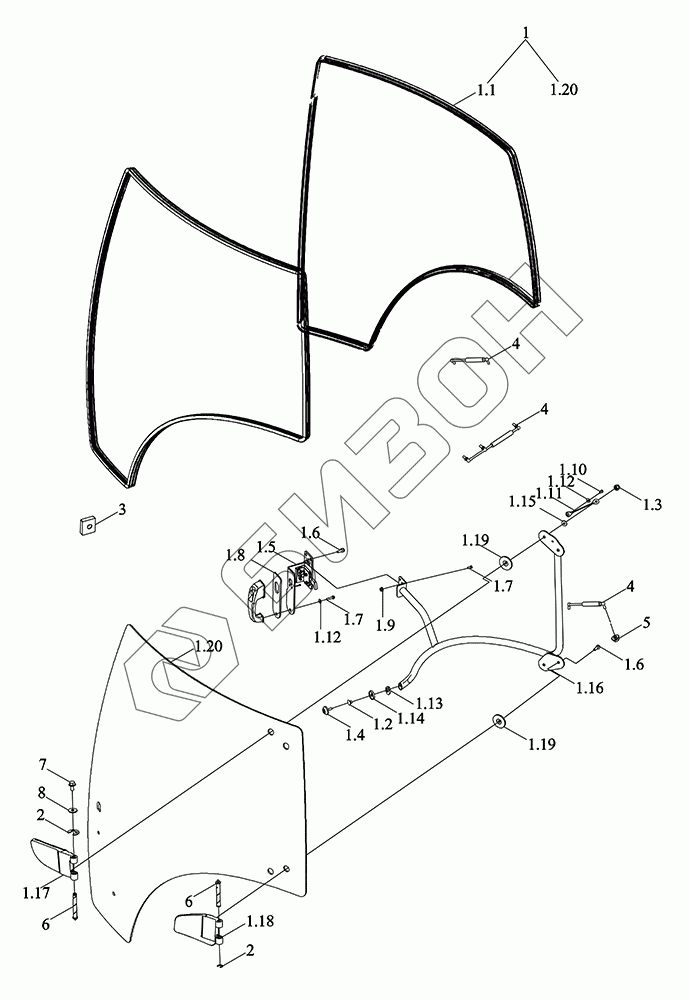

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Дверь левая в сборе

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TX1S451030016K	TX1S451030016K	Дверь левая в сборе	Загрузка ...
TM5D451090000K	TM5D451090000K	Кабина в сборе	Загрузка ...
TM5D451090008K	TM5D451090008K	Комплектующие кабины	Загрузка ...
1	TX1S451030017K	Дверь левая	Загрузка ...
1.1	TS06451013102	Полоса уплотнительная	Загрузка ...
1.2	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
1.3	GBT6183.1-M8-8-A2L	Гайка	Загрузка ...
1.4	TS04451013106	Болт пластиковый литой	Загрузка ...
1.5	TS06451013017	Замок дверки	Загрузка ...
1.6	GBT5789-M8X25-8.8-A2L	Болт с фланцем	Загрузка ...
1.7	GBT5789-M6X35-8.8-A2L	Болт с фланцем	Загрузка ...
1.8	TS04451013001	Накладка на кронштейн дверного замка	Загрузка ...
1.9	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
1.10	GBT5783-M6X16-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.11	TS04451023006a	Шнур ограничительный	Загрузка ...
1.12	GBT96.1-6-A3L	Шайба большая	Загрузка ...
1.13	TS06451013121	Прокладка резиновая	Загрузка ...
1.14	TD904.451C.2-10	Кольцо прокладочное	Загрузка ...
1.15	GBT96.1-8-A3L	Шайба большая	Загрузка ...
1.16	TC03451023103	Поручень	Загрузка ...
1.17	TS04451043223a	Петля	Загрузка ...
1.18	TS04451043224b	Петля	Загрузка ...
1.19	TS04451043110	Прокладка резиновая	Загрузка ...
1.20	TX1S451030018K	Стекло	Загрузка ...
2	GBT896-12-A3L	Кольцо разрезное стопорное	Загрузка ...
3	TS04451013002	Гнездо гайки штифта дверного замка	Загрузка ...
4	TD2C451011001	Пружина	Загрузка ...
5	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
6	TS06451013002a	Штифт дверной петли	Загрузка ...
7	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
8	GBT96.1-6-A3L	Шайба большая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
