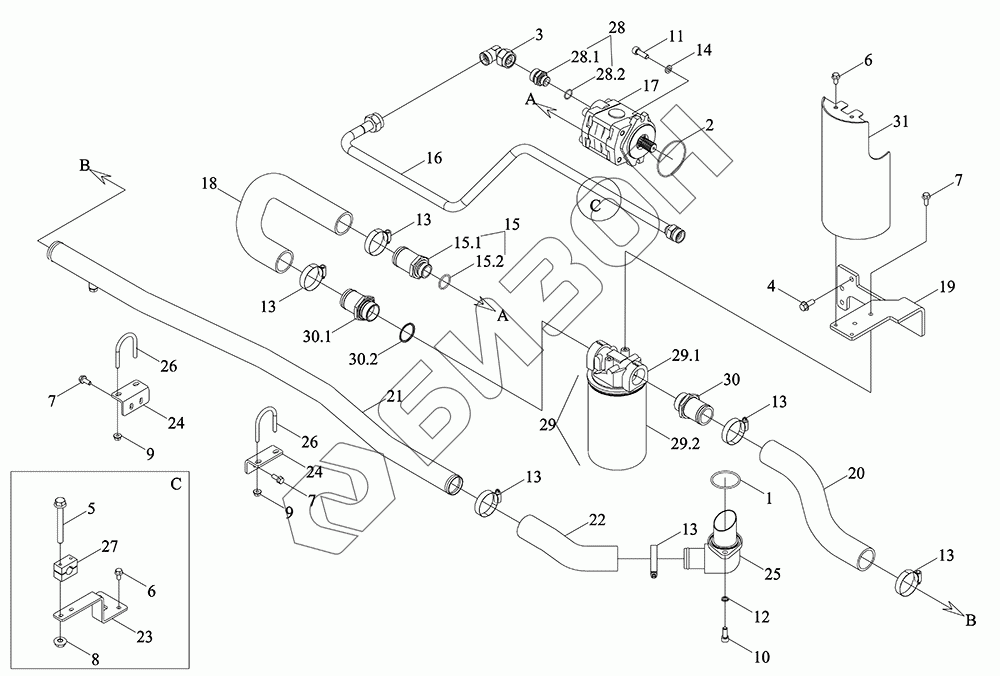

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Маслопровод масляного насоса
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
13
13
13
13
14
15
15.1
15.2
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
28.1
28.2
29
29.1
29.2
30
30.1
30.2
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D581020000K | TM5D581020000K | Маслопровод масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT3452.1-58.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT3754-S20 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 11 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 12 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 13 | Q67657 | Хомут шланга B-типа |
Загрузка ...
|
|
| 14 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 15 | TG3S581010008 | Штуцер проходной M33x2-45 |
Загрузка ...
|
|
| 15.1 | TG3S581010009 | Штуцер |
Загрузка ...
|
|
| 15.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | TM5D581020001K | Маслопровод |
Загрузка ...
|
|
| 17 | TM5D581020002K | Насос шестеренный 36 |
Загрузка ...
|
|
| 18 | TM5D581020003K | Шланг всасывания масла |
Загрузка ...
|
|
| 19 | TM5D581020004K | Кронштейн |
Загрузка ...
|
|
| 20 | TM5D581020005K | Шланг резиновый |
Загрузка ...
|
|
| 21 | TM5D581020006K | Труба всасывания масла стальная |
Загрузка ...
|
|
| 22 | TM5D581020007K | Шланг всасывания масла |
Загрузка ...
|
|
| 23 | TM5D581020008K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 24 | TQ1S581320008 | Кронштейн U-образный болтовой |
Загрузка ...
|
|
| 25 | TQ1S581320013 | Труба всасывающая |
Загрузка ...
|
|
| 26 | TR1S581020003K | Болт в форме U |
Загрузка ...
|
|
| 27 | TS06581110007 | Хомут для трубы с одним отверстием-20 |
Загрузка ...
|
|
| 28 | TS17581040004 | Штуцер соединительный |
Загрузка ...
|
|
| 28.1 | TS17581040005 | Штуцер |
Загрузка ...
|
|
| 28.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | TX1P581010001 | Фильтр |
Загрузка ...
|
|
| 29.1 | TB1S581010019K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 29.2 | TX1P581010006 | Фильтроэлемент |
Загрузка ...
|
|
| 30 | TX1P581010004 | Штуцер |
Загрузка ...
|
|
| 30.1 | TX1P581010005 | Штуцер |
Загрузка ...
|
|
| 30.2 | TE2S581010018K | Прокладка герметическая |
Загрузка ...
|
|
| 31 | TX1S581150020 | Кожух - обтекатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
