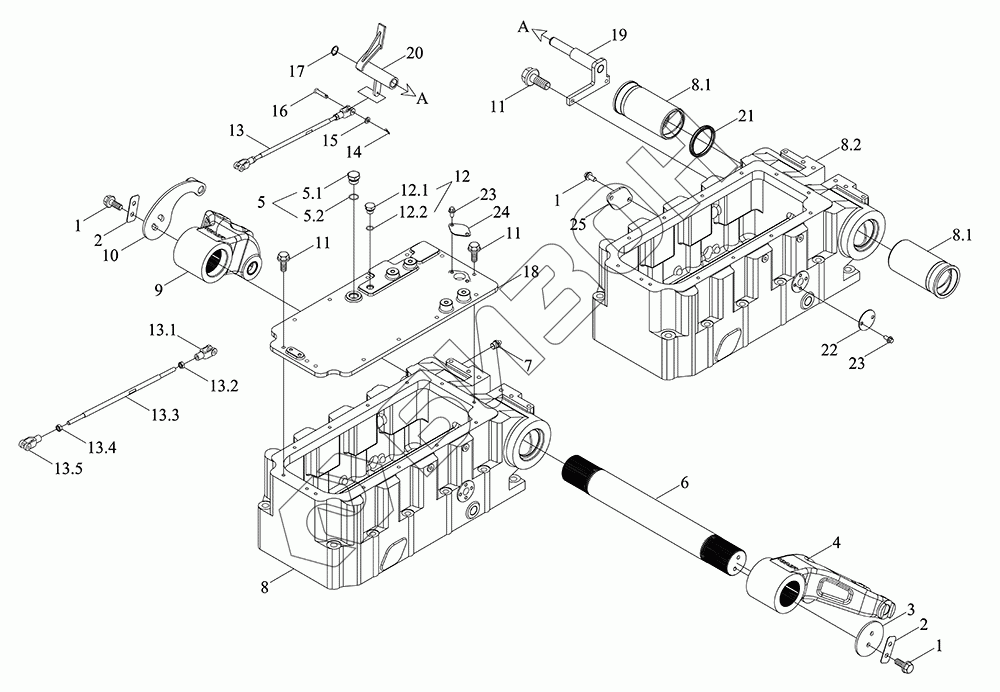

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Монтажный блок подъемника 2
1
1
1
2
2
3
4
5
5.1
5.2
6
7
8
8.1
8.1
8.2
9
10
11
11
11
12
12.1
12.2
13
13.1
13.2
13.3
13.4
13.5
14
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TQ1S551010000 | TQ1S551010000 | Блок монтажный подъемника в сборе |
Загрузка ...
|
|
| TQ1S551010001 | TQ1S551010001 | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 2 | FT800.55A.112 | Прокладка-заглушка |
Загрузка ...
|
|
| 3 | FT800.55A.115 | Рычаг подъемного механизма |
Загрузка ...
|
|
| 4 | TS06551070034a | Плечо подъемное |
Загрузка ...
|
|
| 5 | GE20D32Y.24.92.1 | Заглушка винтовая в сборе M22X1.5 |
Загрузка ...
|
|
| 5.1 | GE20D32Y.24.92.1-01 | Пробка винтовая M22X1.5 |
Загрузка ...
|
|
| 5.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | TF1004.55.9-02a | Вал |
Загрузка ...
|
|
| 7 | JBT7940.1-M6 | Пресс-масленка |
Загрузка ...
|
|
| 8 | TD2S551040002 | Корпус картера |
Загрузка ...
|
|
| 8.1 | TS06551070042 | Втулка медная |
Загрузка ...
|
|
| 8.2 | TD2S551040003 | Корпус картера |
Загрузка ...
|
|
| 9 | TS06551070037a | Плечо подъемное |
Загрузка ...
|
|
| 10 | TS06551040002 | Рычаг обратной связи |
Загрузка ...
|
|
| 11 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 12 | CP5A701020010 | Заглушка винтовая в сборе M16X1.5 |
Загрузка ...
|
|
| 12.1 | CP5A701020011 | Ввёртыш |
Загрузка ...
|
|
| 12.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 13 | TS06551040006 | Штанга обратной связи |
Загрузка ...
|
|
| 13.1 | TD800.55.2.2-01 | Вилка с правой тягой |
Загрузка ...
|
|
| 13.2 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 13.3 | TS06551040007 | Вал регулирующий |
Загрузка ...
|
|
| 13.4 | GBT6170-M8-LH-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 13.5 | TD800.55.2.2-03 | Вилка с левой тягой |
Загрузка ...
|
|
| 14 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 15 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT882-B8X30-A3L | Ось |
Загрузка ...
|
|
| 17 | GBT894.1-20 | Кольца стопорные для валов |
Загрузка ...
|
|
| 18 | TD2S551020002 | Крышка |
Загрузка ...
|
|
| 19 | TS06551070005 | Вал опорный |
Загрузка ...
|
|
| 20 | TS06551070008 | Плита |
Загрузка ...
|
|
| 21 | TS06551070039 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | TD2S551030004 | Доска блокирующая |
Загрузка ...
|
|
| 23 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 24 | TD2S551030001 | Доска блокирующая |
Загрузка ...
|
|
| 25 | TD2S551030002 | Доска блокирующая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
