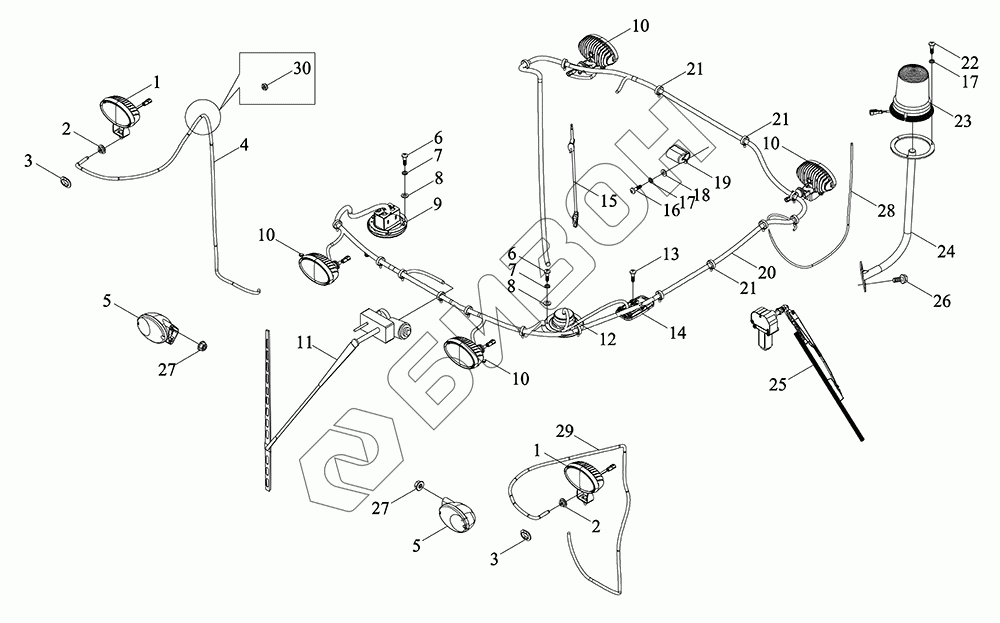

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Монтажный блок жгута проводов верхнего освещения
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
10
10
10
11
11
12
13
14
15
16
17
17
18
19
20
20
21
21
21
22
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5X486020000K | TM5X486020000K | Блок монтажный жгута проводов верхнего освещения в сборе |
Загрузка ...
|
|
| 1 | TN1S486020001 | Светильник светодиодный рабочий |
Загрузка ...
|
|
| 2 | TD800.484B-03 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 3 | BZF0053-114 | Кольцо для прохождения проводов 25X37.5X4-20X32.5 |
Загрузка ...
|
|
| 4 | TM6R486030001 | Жгут переходный провода света поручни |
Загрузка ...
|
|
| 5 | TD2S486010001 | Лампа верхняя в сборе |
Загрузка ...
|
|
| 6 | GBT818-M4X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X16-4.8-A2L |
Загрузка ...
|
|
| 7 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 8 | GBT97.1-4-A3L | Шайба плоская 4-A3L |
Загрузка ...
|
|
| 9 | TP4M486010002 | Панель управления bluetooth-колонки |
Загрузка ...
|
|
| 10 | TY3S486010001K | Светильник светодиодный рабочий |
Загрузка ...
|
|
| 11 | TS06486010005 | Узел переднего стеклоочистителя |
Загрузка ...
|
|
| 11 | TS06486010007 | Двигатель переднего стеклоочистителя |
Загрузка ...
|
|
| 12 | TS04486010003 | Динамик |
Загрузка ...
|
|
| 13 | GBT845-ST4.8X19 | Винт самонарезающий с крестообразным шлицем и полукруглой головкой ST4.8X19 |
Загрузка ...
|
|
| 14 | TN1S486010003 | Лампа светодиодная внутренняя потолочная в сборе |
Загрузка ...
|
|
| 15 | TP4M486010003 | Антенна для bluetooth-колонки |
Загрузка ...
|
|
| 16 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 17 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 18 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 19 | TS04486010008 | Крышка разъема защитная |
Загрузка ...
|
|
| 20 | TM7N486020001K | Жгут проводов |
Загрузка ...
|
|
| 20 | TM7N486020001aK | Жгут проводов плафона в сборе |
Загрузка ...
|
|
| 21 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 22 | GBT823-M5X16-4.8-A2L | Винт с крестообразным шлицем и малой полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 23 | TY3S486020001K | Узел вращающегося предупредительного фонаря |
Загрузка ...
|
|
| 24 | TD1S486030002K | Сварка опорной стойки предупреждающей лампы |
Загрузка ...
|
|
| 25 | TB1S486010002K | Узел заднего стеклоочистителя |
Загрузка ...
|
|
| 26 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 27 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 28 | TD1S486020001K | Жгут Фары-мигалки |
Загрузка ...
|
|
| 29 | TM5Q486010006 | Жгут переходный провода света поручни 2 |
Загрузка ...
|
|
| 30 | TX1S486010005 | Прокладка амортизирующая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
