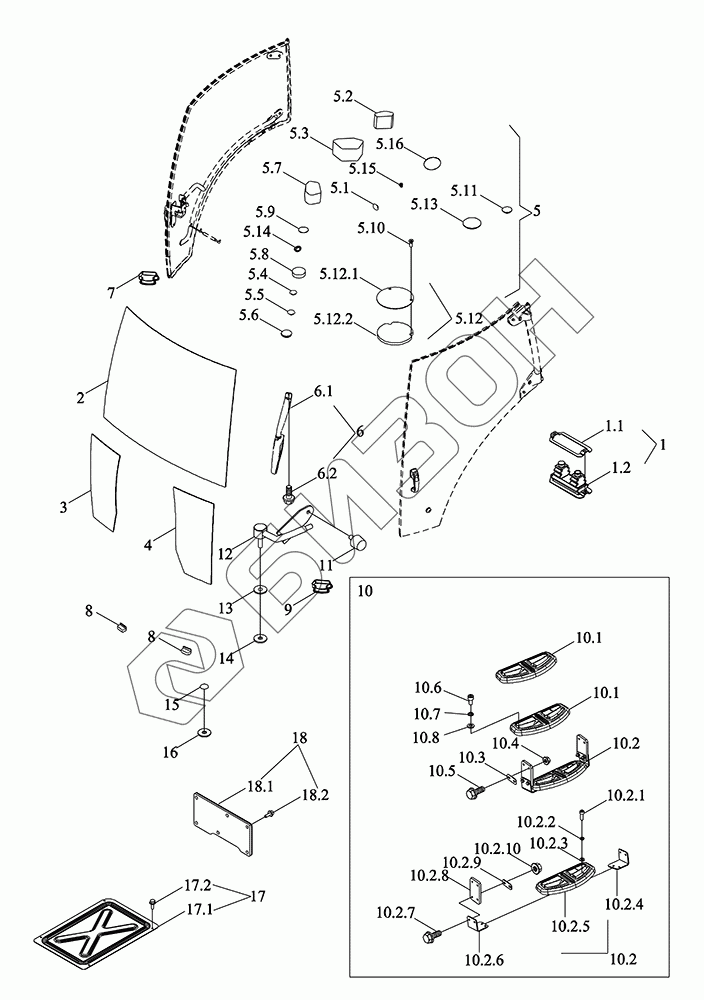

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Остекление переднее, лестница

Тип техники

Марка

Модель

Схема

1.1

1.2

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.12.1

5.12.2

5.13

5.14

5.15

5.16

6.1

6.2

10.1

10.2

10.2.1

10.2.2

10.2.3

10.2.4

10.2.5

10.2.6

10.2.7

10.2.8

10.2.9

10.2.10

10.3

10.4

10.5

10.6

10.7

10.8

17.1

17.2

18.1

18.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D451090008K	TM5D451090008K	Комплектующие кабины	Загрузка ...
TM5D451090000K	TM5D451090000K	Кабина в сборе	Загрузка ...
1	TS04451010040	Кожух - обтекатель	Загрузка ...
1.1	TS04451010043	Плита нажимная	Загрузка ...
1.2	TS04451010041	Кожух - обтекатель	Загрузка ...
1.2	TS04451010040	Кожух - обтекатель	Загрузка ...
2	TX1S451030010K	Стекло	Загрузка ...
3	TX1S451030011K	Стекло	Загрузка ...
4	TX1S451030012K	Стекло	Загрузка ...
5	TS06451019000	Герметизация	Загрузка ...
5.1	TS06451019007	Пробка резиновая	Загрузка ...
5.2	TS06451049011	Блок герметический	Загрузка ...
5.3	TS06451049010	Блок герметический	Загрузка ...
5.4	TS06451019009	Пробка резиновая	Загрузка ...
5.5	TS06451019010	Пробка резиновая	Загрузка ...
5.6	TS06451019008	Пробка резиновая	Загрузка ...
5.7	TS06451049012	Блок герметический	Загрузка ...
5.8	QLWZL002-20X1.0	Пластырь 3M	Загрузка ...
5.9	QLWZL002-35X1.0	Пластырь 3M	Загрузка ...
5.10	GBT819.1-M6X16-4.8-A2L	Винт с потайной головкой и крестообразным шлицем	Загрузка ...
5.11	TS04451049002	Заглушка	Загрузка ...
5.12	TS06451012022	Установка маслобака	Загрузка ...
5.12.1	TS06451012020	Накладка	Загрузка ...
5.12.2	TS06451012021	Прокладка	Загрузка ...
5.13	TS04451049001	Заглушка	Загрузка ...
5.14	TS04451010020	Заглушка	Загрузка ...
5.15	TS04451010030	Заглушка	Загрузка ...
5.16	QLWZL002-60X1.5	Пластырь 3M	Загрузка ...
6	TS06451018101	Зеркало задней обзорности	Загрузка ...
6.1	TS06451018100	Зеркало задней обзорности	Загрузка ...
6.2	GBT16674.1-M8X25-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
7	TS06811010009	Кольцо защитное	Загрузка ...
8	TS06451011274	Подушки опорные для стекла	Загрузка ...
9	TS06811010008	Кольцо защитное	Загрузка ...
10	TS06451017000	Лестница посадочная	Загрузка ...
10.1	TS06451017100a	Лестница посадочная	Загрузка ...
10.2	TD1C451010100	Кронштейн фонаря	Загрузка ...
10.2.1	GBT70.1-M8X25-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
10.2.2	GBT93-8-A3L	Гровер	Загрузка ...
10.2.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
10.2.4	TD1C451010013	Пластина опорная правая	Загрузка ...
10.2.5	TS06451017100a	Лестница посадочная	Загрузка ...
10.2.6	TD1C451010012	Пластина опорная левая	Загрузка ...
10.2.7	GBT5789-M8X30-8.8-A2L	Болт с фланцем	Загрузка ...
10.2.8	TD1C451010010a	Пластина соединительная	Загрузка ...
10.2.9	TD1C451010011	Прокладка соединительная	Загрузка ...
10.2.10	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
10.3	TD1C451010011	Прокладка соединительная	Загрузка ...
10.4	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
10.5	GBT5789-M8X30-8.8-A2L	Болт с фланцем	Загрузка ...
10.6	GBT70.1-M8X16-8.8-A2L	Винт с цилиндрической головкой с внутренним шестигранником	Загрузка ...
10.7	GBT93-8-A3L	Гровер	Загрузка ...
10.8	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
11	TS04451012130	Упор	Загрузка ...
12	TS04451012101	Кронштейн	Загрузка ...
13	TS04451012127	Втулка нейлоновая	Загрузка ...
14	TS04451012128	Кольцо прокладочное	Загрузка ...
15	TS06471014003	Заглушка	Загрузка ...
16	GBT96.1-10-A3L	Шайба большая	Загрузка ...
17	TS06451012800	Накладка	Загрузка ...
17.1	TS06451012801	Накладка	Загрузка ...
17.2	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
18	TS06451011400	Сборка накладки	Загрузка ...
18.1	TS06451011401	Накладка	Загрузка ...
18.2	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
