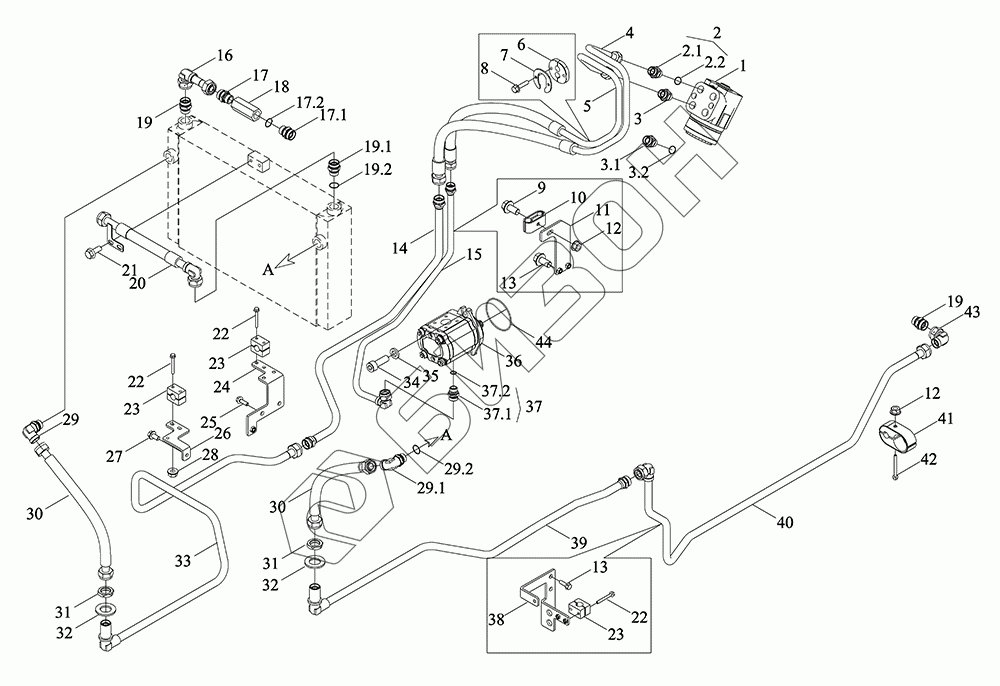

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Полностью гидравлический механизм рулевого управления
1
1
2
2.1
2.2
3
3.1
3.2
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17.1
17.2
18
19
19
19.1
19.2
20
20
21
22
22
22
23
23
23
24
25
26
27
28
29
29.1
29.2
30
30
31
31
32
32
33
34
35
36
37
37.1
37.2
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D402030000K | TM5D402030000K | Механизм гидравлический рулевого управления в сборе |
Загрузка ...
|
|
| 1 | TH02401010001 | Механизм рулевой |
Загрузка ...
|
|
| 1 | TP4P402010007K | Механизм рулевой |
Загрузка ...
|
|
| 2 | TC03402010002 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 2.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TS12402050003 | Штуцер соединительный M20-15 в сборе |
Загрузка ...
|
|
| 3.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 3.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | TM5D402030016K | Узел Т-образного шланга рулевого механизма |
Загрузка ...
|
|
| 5 | TM5D402030015K | Узел шланга P-образного отверстия рулевого механизма |
Загрузка ...
|
|
| 6 | TD2S402120003 | Подушка амортизационная |
Загрузка ...
|
|
| 7 | TD904.402X-02 | Кламмер |
Загрузка ...
|
|
| 8 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TH02402010057 | Крышка |
Загрузка ...
|
|
| 11 | TM5D402030028K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM5D402030014K | Труба откачивающая |
Загрузка ...
|
|
| 15 | TM5D402030013K | Труба стальная |
Загрузка ...
|
|
| 16 | TM5D402030018K | Узел перепускной трубки для диспергирования масла в сборе |
Загрузка ...
|
|
| 17 | TS08582080018 | Штуцер соединительный |
Загрузка ...
|
|
| 17.1 | GBT3733-L18E | Деталь переходная |
Загрузка ...
|
|
| 17.2 | GBT19674.2-M22X1.5E | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | TG1854.581.18 | Клапан перепускной |
Загрузка ...
|
|
| 19 | TC02582070006 | Штуцер соединительный |
Загрузка ...
|
|
| 19.1 | GBT3733-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 19.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | TM5D402030019K | Узел перепускной трубки для диспергирования масла 1 |
Загрузка ...
|
|
| 20 | TM5D402030019aK | Маслопровод в сборе |
Загрузка ...
|
|
| 21 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 24 | TM5D402030012K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TM5D402030032K | Кронштейн |
Загрузка ...
|
|
| 27 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 29 | TC04582390032 | Штуцер соединительный |
Загрузка ...
|
|
| 29.1 | GBT3738-L18 | Штуцер соединительный |
Загрузка ...
|
|
| 29.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | TM5D402030031K | Труба подачи масла |
Загрузка ...
|
|
| 31 | GBT3763-M26X1.5 | Гайки шестигранные тонкие для трубных фитингов |
Загрузка ...
|
|
| 32 | GBT97.1-27-A3L | Шайба плоская |
Загрузка ...
|
|
| 33 | TM5D402030017K | Труба стальная |
Загрузка ...
|
|
| 34 | GBT70.1-M10X30-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 35 | TE250.55-03 | Шайба |
Загрузка ...
|
|
| 36 | TH02402020001 | Насос с зубчатой передачей |
Загрузка ...
|
|
| 37 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 37.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 37.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | TM5D402030024K | Кронштейн масляной трубы |
Загрузка ...
|
|
| 39 | TM5D402030022K | Труба отвода масла |
Загрузка ...
|
|
| 40 | TM5D402030023K | Труба отвода масла |
Загрузка ...
|
|
| 41 | TM5D402030025K | Зажим для трубки и резиновая прокладка 45-18 |
Загрузка ...
|
|
| 42 | GBT5789-M8X65-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 43 | GBT3754-L18 | Фитинги трубные с коническим уплотнением |
Загрузка ...
|
|
| 44 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
