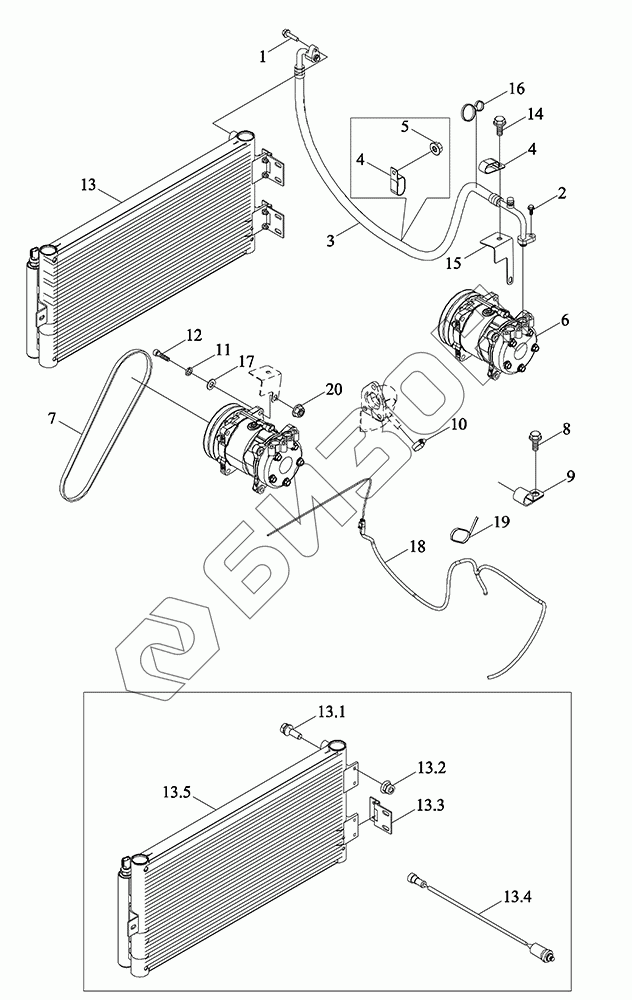

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Система кондиционирования воздуха - двигатель

Тип техники

Марка

Модель

Схема

13.1

13.2

13.3

13.4

13.5

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D812030000K	TM5D812030000K	Система кондиционирования воздуха в сборе двигателя	Загрузка ...
1	GBT5789-M6X25-8.8-A2L	Болт с фланцем	Загрузка ...
2	GBT5789-M8X20-8.8-A2L	Болт с фланцем	Загрузка ...
3	TM5D812030001K	Трубопровод	Загрузка ...
4	TG1204.812-06	Зажим трубный	Загрузка ...
5	GBT6177.1-M8-8-A2L	Гайка с фланцем	Загрузка ...
6	TG4S812060009a	Компрессор	Загрузка ...
7	TG1204.812-07	Ремень	Загрузка ...
8	GBT5789-M8X12-8.8-A2L	Болт с фланцем	Загрузка ...
9	TF1204.481B-01	Скоба зажимная	Загрузка ...
10	Q67522	Хомут для шланга с червячным приводом типа А	Загрузка ...
11	GBT93-10-A3L	Гровер	Загрузка ...
12	GBT70.1-M10X45-10.9-A3L	Винт	Загрузка ...
13	TG4S812010001	Конденсатор в сборе	Загрузка ...
13.1	GBT9074.13-M6X20	Болт	Загрузка ...
13.2	GBT6183.1-M6-8	Гайка	Загрузка ...
13.3	TG1204.812.1.3	Петля	Загрузка ...
13.4	TC05812090012	Выключатель	Загрузка ...
13.5	TG4S812010003	Корпус	Загрузка ...
14	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
15	TM5D812020005	Кронштейн	Загрузка ...
16	TG3S488010002	Хомут гибкий	Загрузка ...
17	GBT97.1-10-A3L	Шайба плоская	Загрузка ...
18	TD1S481230002K	Жгут проводов	Загрузка ...
19	Q67407200	Лента стяжная	Загрузка ...
20	GBT6177.1-M10-10-A3L	Гайка с фланцем	Загрузка ...
