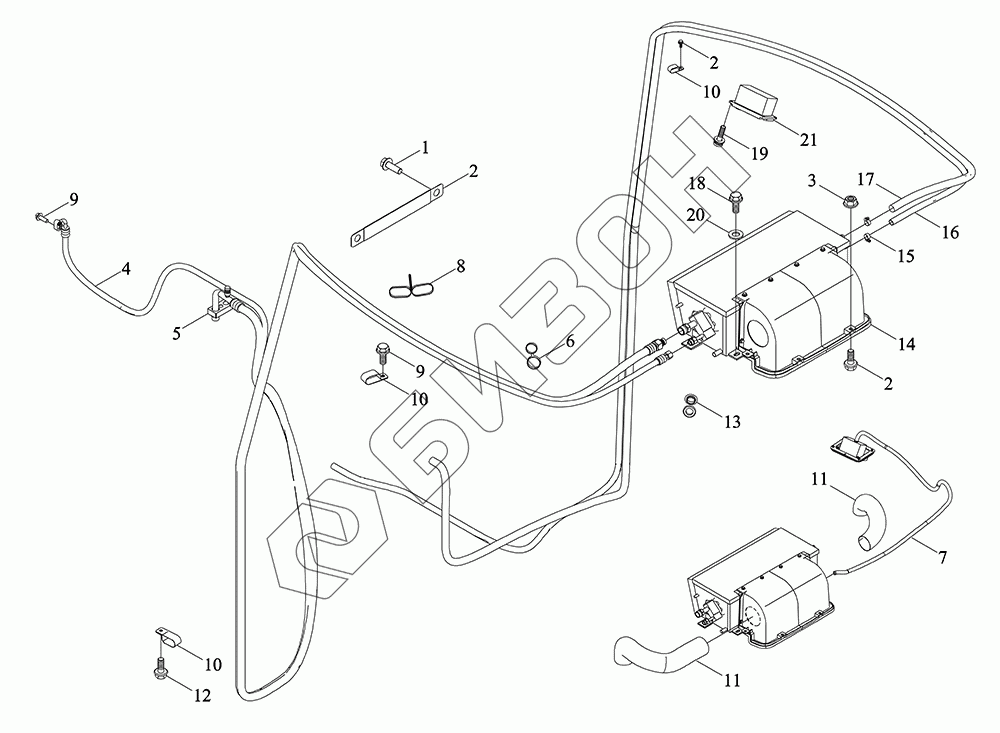

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Система кондиционирования воздуха - кабина 1
1
2
2
2
3
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D811010000K | TM5D811010000K | Система кондиционирования воздуха в сборе кабины |
Загрузка ...
|
|
| 1 | GBT5789-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TD800.811A-04 | Хомут трубный |
Загрузка ...
|
|
| 3 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | TG4S811010002 | Шланг |
Загрузка ...
|
|
| 5 | TM5D811010001K | Трубопровод |
Загрузка ...
|
|
| 6 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 7 | TS17811020005 | Клапан водяной |
Загрузка ...
|
|
| 8 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 9 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 11 | TS06811010063 | Трубка |
Загрузка ...
|
|
| 12 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TS06811010013 | Бандаж |
Загрузка ...
|
|
| 14 | TG4S811010007 | Испаритель в сборе |
Загрузка ...
|
|
| 15 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 16 | TQ1S812030021 | Водопровод |
Загрузка ...
|
|
| 17 | TN1S811020021 | Шланг двигателя обратный |
Загрузка ...
|
|
| 18 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT9074.1-M5X16-4.8-S3-N | Болт |
Загрузка ...
|
|
| 20 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 21 | TS06811010067 | Панель управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
