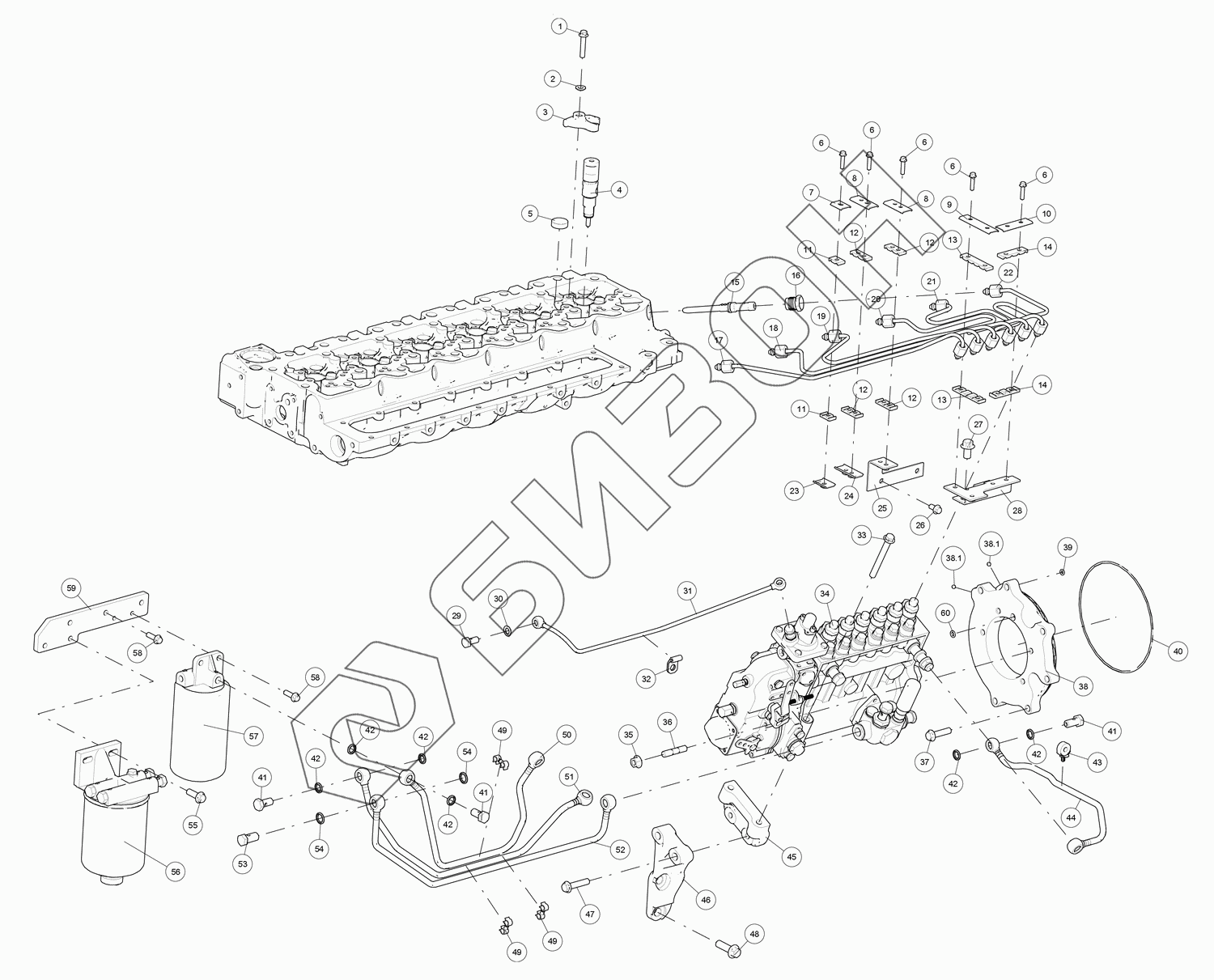

Графический каталог запасных частей к технике: LOVOL TM5D2A1504-003K. Топливная система
1
2
3
4
5
6
6
6
6
6
7
8
8
9
10
11
11
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
39
40
41
41
41
42
42
42
42
42
42
43
45
46
47
48
49
49
49
50
51
52
53
54
54
55
57
58
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D03-112-01 | Болт |
Загрузка ...
|
|
| 2 | B00000973 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | S00009518 | Пластина форсунки |
Загрузка ...
|
|
| 4 | S00010458 | Форсунка топливная |
Загрузка ...
|
|
| 4.1 | S00020996 | Жиклёр-распылитель |
Загрузка ...
|
|
| 5 | S00003958 | Прокладка пластины форсунки |
Загрузка ...
|
|
| 6 | B00002122 | Болт с фланцем |
Загрузка ...
|
|
| 7 | D26-105-02 | Зажим трубный |
Загрузка ...
|
|
| 8 | D26-105-01 | Зажим трубный |
Загрузка ...
|
|
| 9 | S00009628 | Хомут масляной трубы высокого давления |
Загрузка ...
|
|
| 10 | S00009630 | Хомут масляной трубы высокого давления |
Загрузка ...
|
|
| 11 | D26-104-02 | Прокладка зажима |
Загрузка ...
|
|
| 12 | D26-104-01 | Прокладка зажима |
Загрузка ...
|
|
| 13 | S00009627 | Прижим трубки |
Загрузка ...
|
|
| 14 | S00009629 | Прижим трубки |
Загрузка ...
|
|
| 15 | S00010449 | Трубопровод форсунки впускной |
Загрузка ...
|
|
| 16 | S00004602 | Гайка впускной трубы инжектора |
Загрузка ...
|
|
| 17 | S00019458 | Компоненты шланга высокого давления - цилиндр 1 |
Загрузка ...
|
|
| 18 | S00019459 | Компоненты шланга высокого давления - цилиндр 2 |
Загрузка ...
|
|
| 19 | S00019460 | Компоненты шланга высокого давления - цилиндр 3 |
Загрузка ...
|
|
| 20 | S00019461 | Компоненты шланга высокого давления - цилиндр 4 |
Загрузка ...
|
|
| 21 | S00019462 | Компоненты шланга высокого давления - цилиндр 5 |
Загрузка ...
|
|
| 22 | S00019463 | Компоненты шланга высокого давления - цилиндр 6 |
Загрузка ...
|
|
| 23 | D26C-130-903 | Зажим |
Загрузка ...
|
|
| 24 | S00019615 | Зажим трубный |
Загрузка ...
|
|
| 25 | S00011876 | Кронштейна масляной трубы высокого давления |
Загрузка ...
|
|
| 26 | B00002133 | Болт с фланцем |
Загрузка ...
|
|
| 27 | B00002046 | Болт с фланцем |
Загрузка ...
|
|
| 28 | S00011877 | Кронштейна масляной трубы высокого давления |
Загрузка ...
|
|
| 29 | B00002177 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 30 | B00001815 | Шайбы медные |
Загрузка ...
|
|
| 32 | S00008728 | Зажим |
Загрузка ...
|
|
| 33 | B00002032 | Болт с фланцем |
Загрузка ...
|
|
| 34 | S00046929 | Насос топливный |
Загрузка ...
|
|
| 35 | B00000833 | Гайка шестигранная с фланцем |
Загрузка ...
|
|
| 36 | B00001163 | Шпилька с двойной головкой |
Загрузка ...
|
|
| 37 | B00004902 | Болт с фланцем |
Загрузка ...
|
|
| 39 | B00001386 | Кольцо уплотнительное |
Загрузка ...
|
|
| 40 | S00010030 | Кольцо уплотнительное |
Загрузка ...
|
|
| 41 | B00002178 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 42 | B00001546 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 43 | S00006746 | Хомут топливной магистрали |
Загрузка ...
|
|
| 45 | S00009657 | Кронштейн топливного насоса высокого давления |
Загрузка ...
|
|
| 46 | S00010189 | Кронштейн топливного насоса высокого давления |
Загрузка ...
|
|
| 47 | B00002011 | Болт с фланцем |
Загрузка ...
|
|
| 48 | B00002058 | Болт с фланцем |
Загрузка ...
|
|
| 49 | S00013050 | Зажим |
Загрузка ...
|
|
| 50 | S00042311 | Труба подачи масла |
Загрузка ...
|
|
| 51 | S00042312 | Труба подачи масла |
Загрузка ...
|
|
| 52 | S00042313 | Труба подачи масла |
Загрузка ...
|
|
| 53 | B00002179 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 54 | B00001547 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 55 | B00002003 | Болт с фланцем |
Загрузка ...
|
|
| 56.1 | S00003514 | фильтроэлемент |
Загрузка ...
|
|
| 56.2 | B00001545 | Прокладка композитная уплотнительная жесткая |
Загрузка ...
|
|
| 56.3 | B00005669 | Заглушка винтовая с шестигранной головкой |
Загрузка ...
|
|
| 56.4 | B00005672 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 57 | S00027843 | Фильтр тонкой очистки топлива |
Загрузка ...
|
|
| 57.1 | D638-001-02 | Детали седла фильтра |
Загрузка ...
|
|
| 57.2 | D638-002-093 | фильтроэлемент |
Загрузка ...
|
|
| 57.2 | D638-002-903 | фильтроэлемент |
Загрузка ...
|
|
| 58 | B00002138 | Болт с фланцем |
Загрузка ...
|
|
| 59 | S00020846 | Кронштейн фильтра тонкой очистки топлива |
Загрузка ...
|
|
| 60 | B00005415 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
