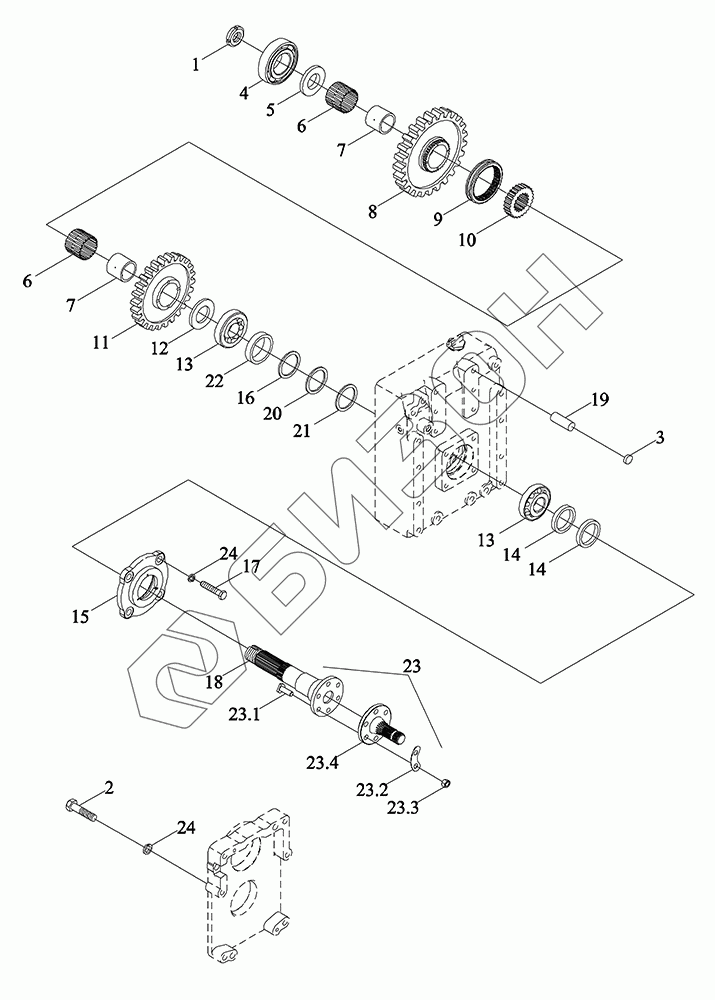

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Колесо зубчатое
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
23.1
23.2
23.3
23.4
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R410010001 | TM6R410010001 | Передача выходной мощности |
Загрузка ...
|
|
| TS17411020000 | TS17411020000 | Колесо зубчатое |
Загрузка ...
|
|
| 1 | TD800.412-01 | Болт |
Загрузка ...
|
|
| 2 | GBT5783-M16X80-10.9-O | Болт |
Загрузка ...
|
|
| 3 | Q72224 | Пробка коническая |
Загрузка ...
|
|
| 4 | GBT276-6310 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 5 | TG1204.411-11 | Кольцо ограничительное |
Загрузка ...
|
|
| 6 | QLWZB120-K66X76X50ZW | Подшипник игольчатый |
Загрузка ...
|
|
| 7 | TG1204.411-10 | Втулка |
Загрузка ...
|
|
| 8 | TG1204.411D-03 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TC05412030004 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 10 | FT800.37.119 | Муфта зубчатая I-IV |
Загрузка ...
|
|
| 11 | TG1204.411D-02 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TG1204.411-08 | Кольцо ограничительное |
Загрузка ...
|
|
| 13 | GBT297-30212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 14 | GBT9877.1-FB70X90X10D | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 15 | TG1204.411G-01 | Крышка |
Загрузка ...
|
|
| 16 | BZF0002.1-108 | Панель регулировочная |
Загрузка ...
|
|
| 17 | GBT5783-M16X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | TS17411020002 | Вал приводной |
Загрузка ...
|
|
| 19 | GBT119.2-20X60-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 20 | BZF0002.1-109 | Панель регулировочная |
Загрузка ...
|
|
| 21 | BZF0002.1-107 | Панель регулировочная |
Загрузка ...
|
|
| 22 | TR2P411010014 | Рукав перегородки |
Загрузка ...
|
|
| 23 | TD2S411010000 | Вал отбора мощности в сборе |
Загрузка ...
|
|
| 23.1 | FT800A.41.143a | Болт |
Загрузка ...
|
|
| 23.2 | FT800A.41.144 | Пластина замочная |
Загрузка ...
|
|
| 23.3 | GBT6176-M14X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 23.4 | TD2S411010001 | Вал отбора мощности |
Загрузка ...
|
|
| 24 | GBT93-16-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
