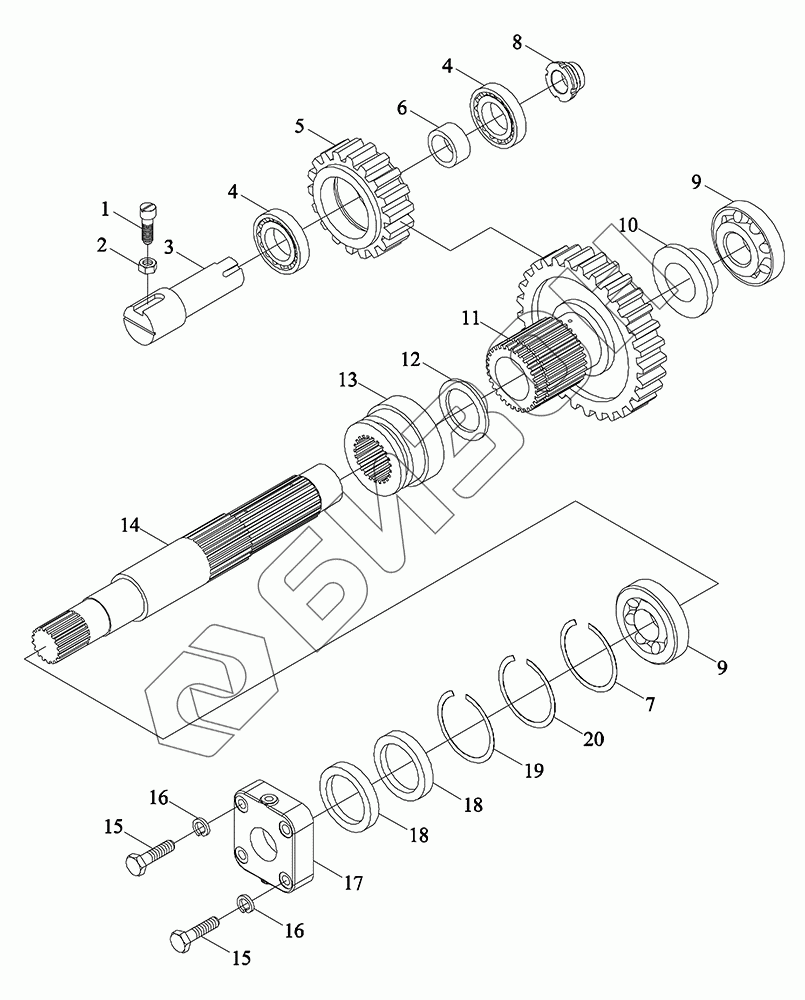

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Коробка раздаточная в сборе
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S421010000 | TG4S421010000 | Коробка раздаточная в сборе |
Загрузка ...
|
|
| 1 | GBT75-M10X35-14H-A3L | Винт |
Загрузка ...
|
|
| 2 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3 | TG1204.42A-04 | Вал паразитной шестерни |
Загрузка ...
|
|
| 4 | TG1204.42A-03 | Подшипники конические роликовые 32207 |
Загрузка ...
|
|
| 5 | TS17421010001 | Шестерня паразитная |
Загрузка ...
|
|
| 6 | TG1204.42A-05 | Втулка отсечная |
Загрузка ...
|
|
| 7 | TG1204.42-04 | Подушка |
Загрузка ...
|
|
| 8 | TG1204.42A-07 | Болт |
Загрузка ...
|
|
| 9 | GBT297-32209 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TG1204.42-09 | Втулка отсечная |
Загрузка ...
|
|
| 11 | TG4S421010002 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TG1204.42-07 | Прокладка |
Загрузка ...
|
|
| 13 | TG1204.42-06 | Кожух |
Загрузка ...
|
|
| 14 | TG1204.42C-01 | Вал |
Загрузка ...
|
|
| 15 | GBT5782-M12X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 17 | TG1204.42-01 | Крышка |
Загрузка ...
|
|
| 18 | GBT9877.1-FB45X65X8D | Втулка уплотнительная |
Загрузка ...
|
|
| 19 | TG1204.42-02 | Подушка |
Загрузка ...
|
|
| 20 | TG1204.42-03 | Подушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
