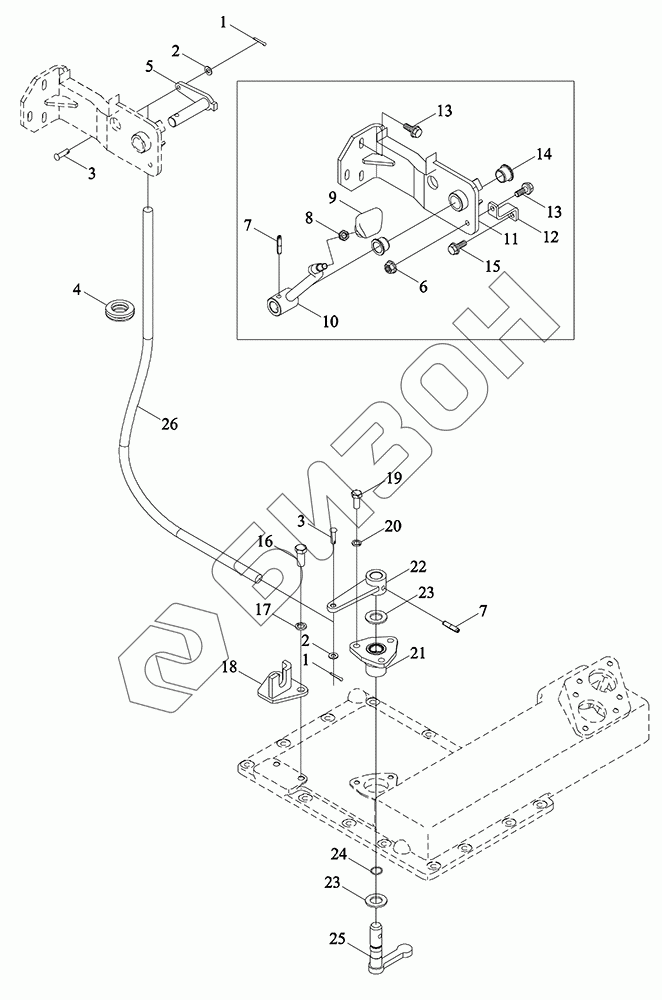

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Механизм управления КПП в сборе
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S373020001 | TG4S373020001 | Управление в сборе |
Загрузка ...
|
|
| TG4S373020000 | TG4S373020000 | Механизм управления КПП в сборе |
Загрузка ...
|
|
| 1 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 2 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | TG1654.373B.1-01 | Ось |
Загрузка ...
|
|
| 4 | TC05373050014 | Уплотнение |
Загрузка ...
|
|
| 5 | TS06373010025 | Вал |
Загрузка ...
|
|
| 6 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | QLWZB140-8X35 | Штифты пружинные |
Загрузка ...
|
|
| 8 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 9 | TD950.373.2.7 | Шар рукоятки |
Загрузка ...
|
|
| 10 | TS17373020040 | Рычаг управления |
Загрузка ...
|
|
| 11 | TS17373020037 | Кронштейн |
Загрузка ...
|
|
| 12 | TS06373010024 | Кронштейн |
Загрузка ...
|
|
| 13 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 14 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 15 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 16 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 18 | TS17373020025 | Кронштейн |
Загрузка ...
|
|
| 19 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 21 | TS17373020020 | Кронштейн |
Загрузка ...
|
|
| 22 | TS17373020022 | Рычаг качающийся |
Загрузка ...
|
|
| 23 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 24 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 25 | TS17373020017 | Вал |
Загрузка ...
|
|
| 26 | TG4S373020002 | Вал гибкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
