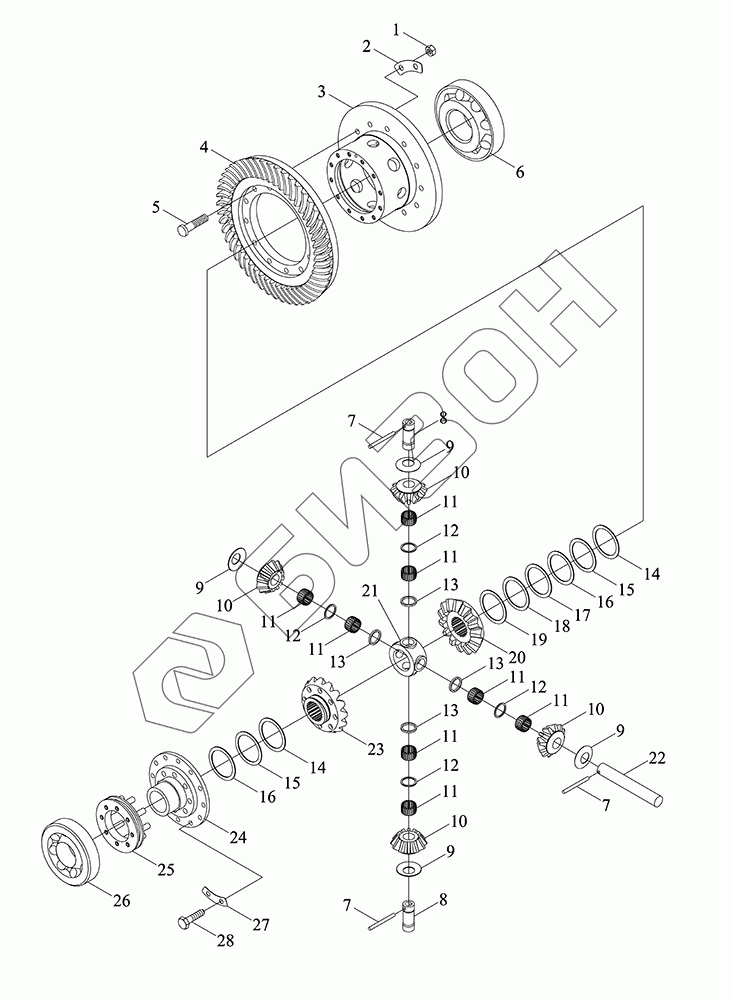

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Передача задняя центральная в сборе
1
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S382010002 | TG4S382010002 | Механизм дифференциальный |
Загрузка ...
|
|
| TG4S382010000 | TG4S382010000 | Передача задняя центральная в сборе |
Загрузка ...
|
|
| 1 | GBT6171-M14X1.5-10-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 2 | TG1204.382.1-10 | Пластина замочная |
Загрузка ...
|
|
| 3 | TG1654.382A.1-09 | Корпус картера |
Загрузка ...
|
|
| 4 | TG4S382010001 | Колесо зубчатое |
Загрузка ...
|
|
| 5 | TG1204.382.1-13 | Болт |
Загрузка ...
|
|
| 6 | GBT297-32220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 7 | TG1204.382.1-12 | Штырь |
Загрузка ...
|
|
| 8 | TG1654.382A.1-22 | Вал |
Загрузка ...
|
|
| 9 | TG1654.382A.1-05 | Подушка |
Загрузка ...
|
|
| 10 | TG1654.382A.1-04 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | GBT20056-K30X36X17 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 12 | TG1654.382A.1-25 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TG1654.382A.1-24 | Втулка отсечная |
Загрузка ...
|
|
| 14 | BZF0002.1-089 | Панель регулировочная |
Загрузка ...
|
|
| 15 | BZF0002.1-090 | Подушка |
Загрузка ...
|
|
| 16 | BZF0002.1-091 | Подушка |
Загрузка ...
|
|
| 17 | BZF0002.1-092 | Подушка |
Загрузка ...
|
|
| 18 | BZF0002.1-093 | Подушка |
Загрузка ...
|
|
| 19 | BZF0002.1-094 | Подушка |
Загрузка ...
|
|
| 20 | TG1654.382A.1-11 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | TG1654.382A.1-21 | Кольцо центральное |
Загрузка ...
|
|
| 22 | TG1654.382A.1-23 | Вал |
Загрузка ...
|
|
| 23 | TG1654.382A.1-03 | Колесо зубчатое |
Загрузка ...
|
|
| 24 | TG1204.382.1-01 | Крышка |
Загрузка ...
|
|
| 25 | TG1204.382.1.1 | Замок дифференциальный |
Загрузка ...
|
|
| 26 | GBT297-30316 | Подшипники конические роликовые |
Загрузка ...
|
|
| 27 | TG1204.382.1-02 | Пластина замочная |
Загрузка ...
|
|
| 28 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
