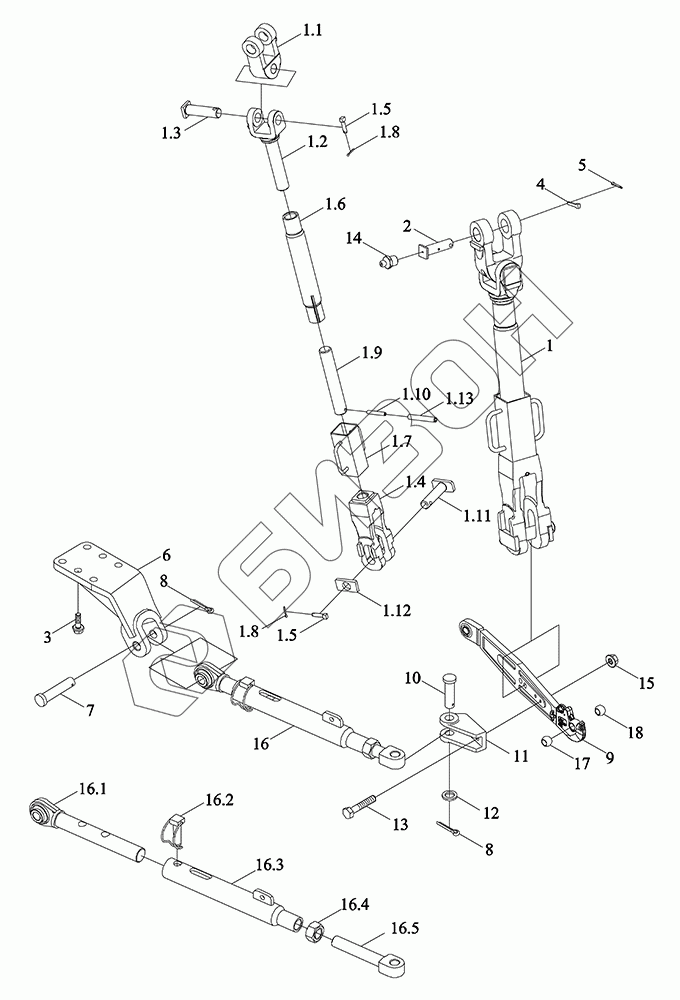

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Подвеска в сборе
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.8
1.9
1.10
1.11
1.12
1.13
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S561040000 | TG4S561040000 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | TM6R561010007K | Штанга подъемная в сборе |
Загрузка ...
|
|
| 1.1 | TK5610002400a | Вилка соединительная |
Загрузка ...
|
|
| 1.2 | TG1654.56B.4.1-01b | Верхняя вилка подъемного рычага |
Загрузка ...
|
|
| 1.3 | TG1654.56B.4.3-01a | Штифт соединительный |
Загрузка ...
|
|
| 1.4 | TG4S561040004 | Вилка нижняя подъемного рычага |
Загрузка ...
|
|
| 1.5 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 1.6 | TG4S561040003 | Канал спиральный |
Загрузка ...
|
|
| 1.7 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 1.8 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 1.9 | TG4S561040005 | Стержень |
Загрузка ...
|
|
| 1.10 | GBT879.1-10X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 1.11 | TM7R561010004 | Штифт соединительный |
Загрузка ...
|
|
| 1.12 | TG4S561040007 | Ободок |
Загрузка ...
|
|
| 1.13 | GBT879.1-6X70 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 2 | TG4S561040011 | Штифт соединительный |
Загрузка ...
|
|
| 3 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 5 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 6 | TM6R561030001 | Основание опорное |
Загрузка ...
|
|
| 7 | TG1204.56-06 | Штифт передний крепежный рычага ограничителя |
Загрузка ...
|
|
| 8 | GBT91-5X50-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TG4S561020001d | Тяга нижняя |
Загрузка ...
|
|
| 10 | TG1204.56-07 | Штифт фиксирующий |
Загрузка ...
|
|
| 11 | TG1204.56-08 | Основание опорное |
Загрузка ...
|
|
| 12 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | GBT5789-M16X70-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | JBT7940.1-M8X1 | Пресс-масленка |
Загрузка ...
|
|
| 15 | SPL6177.1-M16-10-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 16 | TG4S561090005 | Рычаг ограничительный |
Загрузка ...
|
|
| 16.1 | TG4S561090003a | Рычаг ограничительный |
Загрузка ...
|
|
| 16.2 | TG4S561090008 | Штырь запирающий |
Загрузка ...
|
|
| 16.3 | TG4S561090013a | Сварка и сборка ограничительной трубки |
Загрузка ...
|
|
| 16.4 | TG1204.56.1-01a | Гайка M33X3 правая |
Загрузка ...
|
|
| 16.5 | TM5X561160013a | Винт регулировочный |
Загрузка ...
|
|
| 17 | TG1204.56B.2.1-01 | Шар нижней тяги |
Загрузка ...
|
|
| 18 | FT800.56.228 | Головка шаровая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
