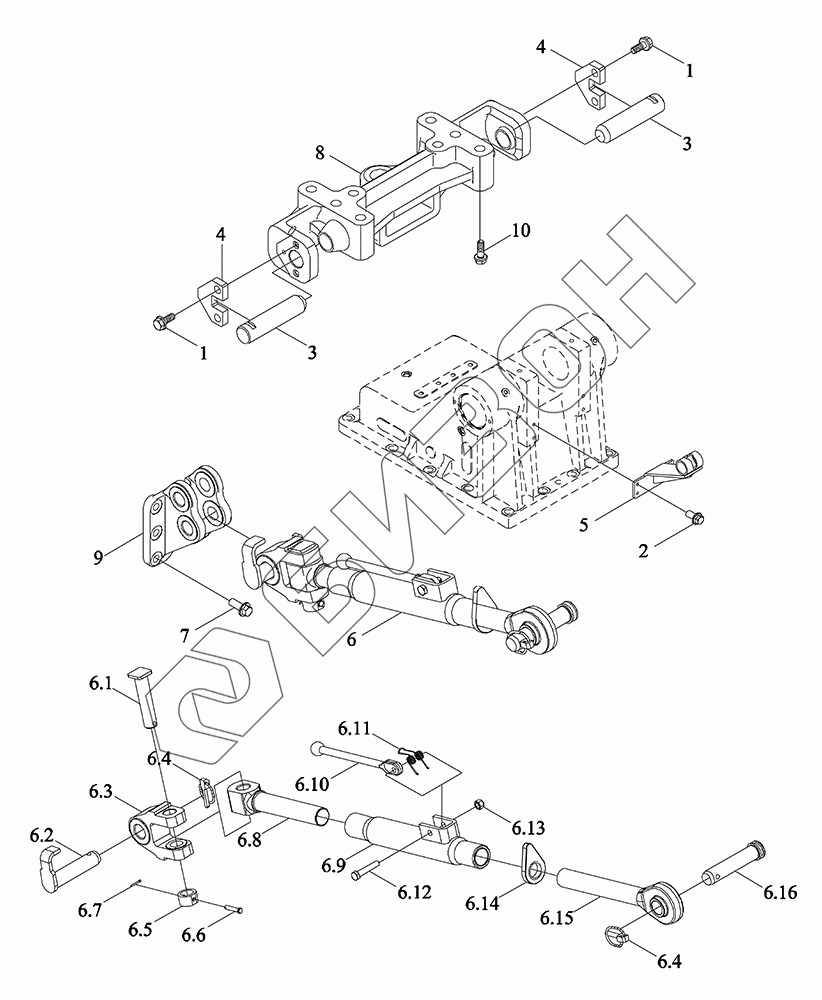

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Подвеска в сборе

Тип техники

Марка

Модель

Схема

6.1

6.2

6.3

6.4

6.5

6.6

6.7

6.8

6.9

6.10

6.11

6.12

6.13

6.14

6.15

6.16

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TG4S561040000	TG4S561040000	Подвеска в сборе	Загрузка ...
1	GBT16674.1-M10X30-10.9-A3L	Болт с фланцем	Загрузка ...
2	GBT16674.1-M10X20-8.8-A3L	Болт с фланцем	Загрузка ...
3	TG1204.56-02a	Вал	Загрузка ...
4	TG1204.56-03a	Плита стопорная	Загрузка ...
5	TM7R561010008	Основание опорное	Загрузка ...
6	TR2P561010031	Тяга верхняя	Загрузка ...
6.1	TP7C561011021	Ось	Загрузка ...
6.2	TR2P561010030	Штифт соединительный	Загрузка ...
6.3	TG1204.56F.1-03	Вилка соединительная	Загрузка ...
6.4	TG1204.56F.1.5	Чека с кольцом	Загрузка ...
6.5	TR2P561010049	Кольцо бортовое	Загрузка ...
6.6	TR2P561010048	Штырь ограничительный	Загрузка ...
6.7	GBT91-3.2X20-A3L	Шплинт	Загрузка ...
6.8	TG1204.56F.1-04a	Стержень	Загрузка ...
6.9	TR2P561010032a	Змеевик регулируемый	Загрузка ...
6.10	TR2P561010034	Проушина	Загрузка ...
6.11	TR2P561010035	Пружина кручения	Загрузка ...
6.12	GBT5782-M12X65-10.9-A3L	Болт	Загрузка ...
6.13	GBT6185.1-M12-8-A3L	Контргайка цельнометаллическая шестигранная	Загрузка ...
6.14	TR2P561010042a	Запорная планка верхнего рычага тяги	Загрузка ...
6.15	TD2S561020016a	Шарнир	Загрузка ...
6.16	TG1204.56B.1.2-01	Штырь	Загрузка ...
7	GBT16674.1-M16X40-10.9-A3L	Болт с фланцем	Загрузка ...
8	TR2P561010001	Кронштейн	Загрузка ...
9	TS17561010002	Кронштейн	Загрузка ...
10	GBT5789-M20X120-10.9-A9L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
