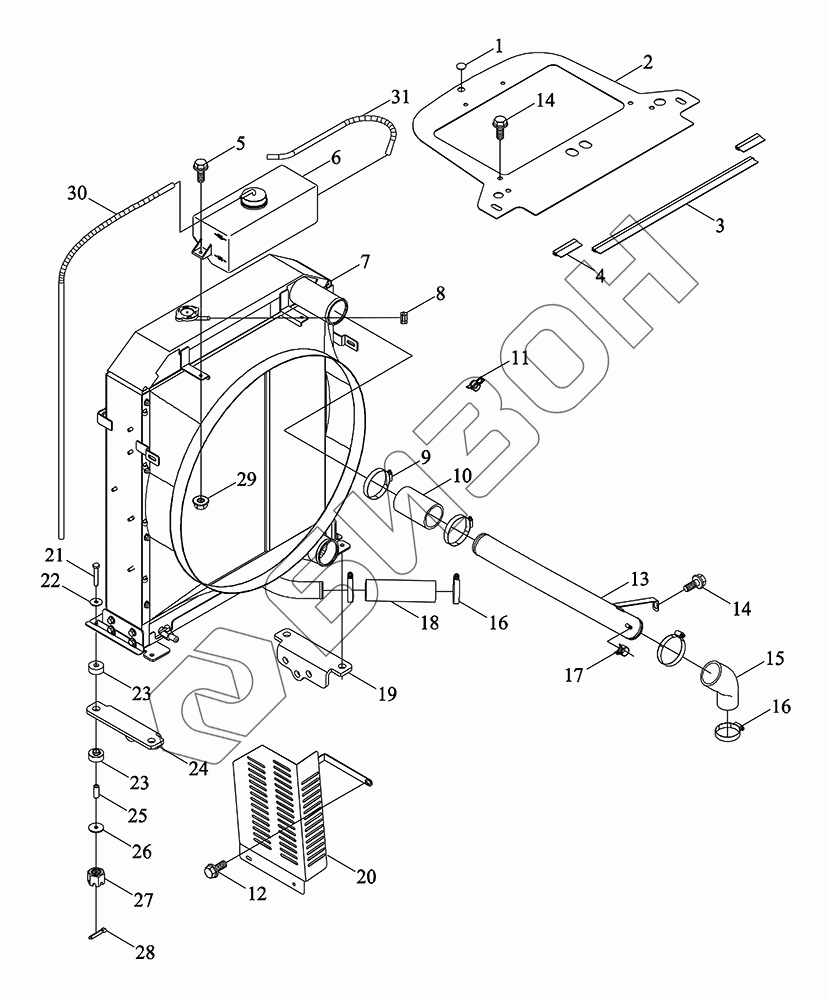

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Радиатор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R131010000K | TM6R131010000K | Система охлаждающая |
Загрузка ...
|
|
| 1 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 2 | TG4S131010007 | Подкладка водяного бака |
Загрузка ...
|
|
| 3 | TS06132010007 | Прокладка сеалант |
Загрузка ...
|
|
| 4 | TG4S131010029 | Прокладка сеалант |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TG1204.13A-07a | Бак расширительный |
Загрузка ...
|
|
| 7 | TM6R131010001K | Радиатор в сборе |
Загрузка ...
|
|
| 8 | Q673B13 | Хомут стальной |
Загрузка ...
|
|
| 9 | Q67683 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 10 | TK1300400700 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 11 | Q673C17F61A | Обойма |
Загрузка ...
|
|
| 12 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TG4S131010006 | Труба |
Загрузка ...
|
|
| 14 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TG4S131010004 | Шланг |
Загрузка ...
|
|
| 16 | Q67664 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 17 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 18 | TG4S131010009 | Шланг для слива воды из бака |
Загрузка ...
|
|
| 19 | TG4S131010020 | Плита монтажная |
Загрузка ...
|
|
| 20 | TR2S131010001K | Решётка защитная |
Загрузка ...
|
|
| 21 | GBT31.1-M10X60-8.8-A3L | Болт с шестигранной головкой и отверстием |
Загрузка ...
|
|
| 22 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 24 | TG4S131010018 | Плита монтажная |
Загрузка ...
|
|
| 25 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 26 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 27 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 28 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 29 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 30 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 31 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
