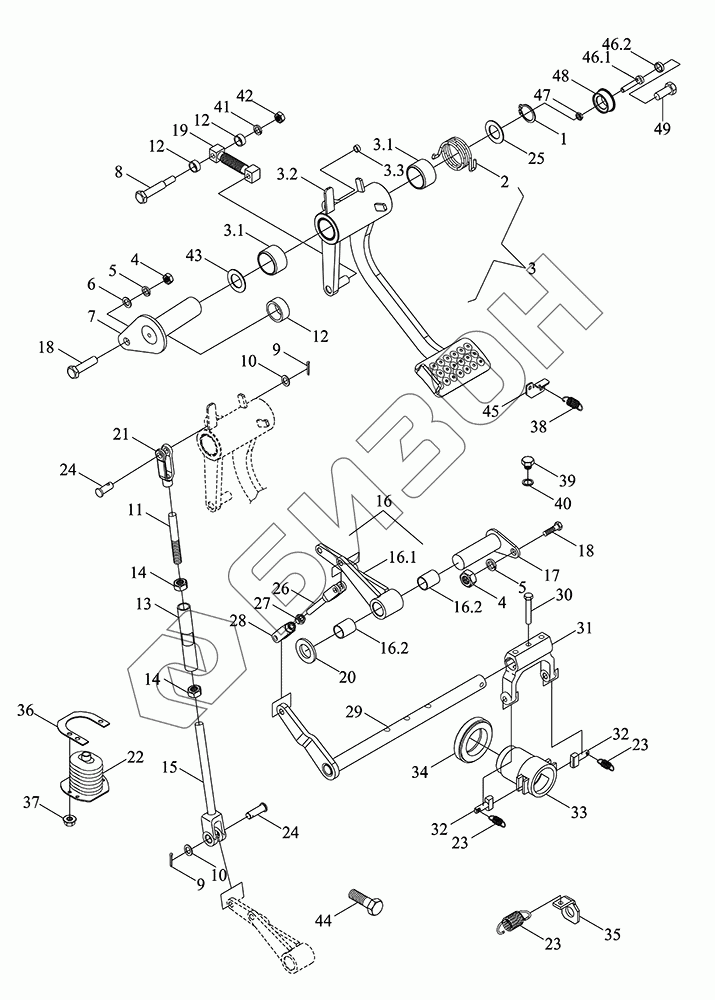

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Управление главным сцеплением в сборе
1
2
3
3
3.1
3.1
3.2
3.3
4
4
5
5
6
7
8
9
9
10
10
11
12
12
12
13
14
14
15
16
16.1
16.2
16.2
17
18
18
19
20
21
22
23
23
23
24
24
25
26
27
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46.1
46.2
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S212030000 | TR2S212030000 | Управление главным сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | TD2S212100001 | Пружина |
Загрузка ...
|
|
| 3 | TD2S212100021 | Рычаг качающийся |
Загрузка ...
|
|
| 3 | TM6R212200021 | Рычаг качающийся |
Загрузка ...
|
|
| 3.1 | TD2C212010014 | Втулка |
Загрузка ...
|
|
| 3.2 | TD2S212100022 | Рычаг качающийся |
Загрузка ...
|
|
| 3.3 | TD2S212100006 | Втулка |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | TD2C212010006 | Вал |
Загрузка ...
|
|
| 8 | TD2C212010013 | Болт |
Загрузка ...
|
|
| 9 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | TD2C212010016 | Тяга |
Загрузка ...
|
|
| 12 | BZF0016-207 | Кольцо проставочное |
Загрузка ...
|
|
| 13 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 14 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 15 | TG3S212020003 | Тяга нижняя |
Загрузка ...
|
|
| 16 | TG3S212020002 | Рычаг |
Загрузка ...
|
|
| 16.1 | TG3S212020006 | Рычаг |
Загрузка ...
|
|
| 16.2 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 17 | TC03212010020 | Вал упорный |
Загрузка ...
|
|
| 18 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | TD2S212100003 | Сервопривод педали |
Загрузка ...
|
|
| 20 | BZF0001-038 | Кольцо прокладочное |
Загрузка ...
|
|
| 21 | FT800A.43B.119 | Вилка тяги |
Загрузка ...
|
|
| 22 | TS06212010031 | Втулка уплотнительная |
Загрузка ...
|
|
| 23 | TG1654.212A-03 | Пружина |
Загрузка ...
|
|
| 24 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 25 | BZF0002.1-010 | Прокладка регулировочная |
Загрузка ...
|
|
| 26 | TG4S212020007 | Штанга центральная |
Загрузка ...
|
|
| 27 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 28 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 29 | TR2S212030004 | Ось качающегося рычага |
Загрузка ...
|
|
| 30 | GBT5782-M10X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 31 | TG4S212010002 | Вилка отводная |
Загрузка ...
|
|
| 32 | TG4S212010003 | Кольцо стопорное |
Загрузка ...
|
|
| 33 | TG4S212010001 | Постель подшипника |
Загрузка ...
|
|
| 33 | TG4S212030009 | Постель подшипника |
Загрузка ...
|
|
| 34 | TG1204.212.5 | Подшипник |
Загрузка ...
|
|
| 34 | TG4S212030009 | Подшипник |
Загрузка ...
|
|
| 35 | TG1654.212A-02 | Кронштейн |
Загрузка ...
|
|
| 36 | TS06212010030 | Плита нажимная |
Загрузка ...
|
|
| 37 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 38 | TC02212020013 | Пружина |
Загрузка ...
|
|
| 39 | Q617B14 | Ввёртыш |
Загрузка ...
|
|
| 40 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 41 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 42 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 43 | BZF0001-039 | Кольцо прокладочное |
Загрузка ...
|
|
| 44 | BZF0003.1-114 | Болт |
Загрузка ...
|
|
| 45 | TD1S212010001 | Кронштейн |
Загрузка ...
|
|
| 46 | TH1C212020005 | Винт |
Загрузка ...
|
|
| 46.1 | TH1C212020009 | Винт |
Загрузка ...
|
|
| 46.2 | FT800.43.210 | Буфер |
Загрузка ...
|
|
| 47 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 48 | TD2S212100024 | Механизм управления |
Загрузка ...
|
|
| 49 | GBT5783-M8X30-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
