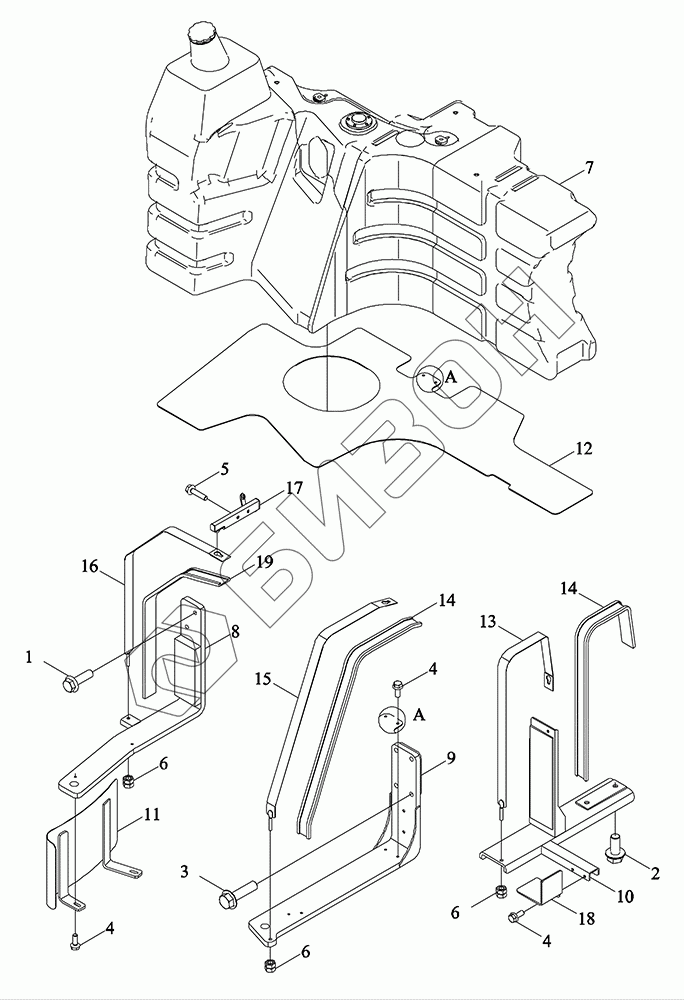

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Бак топливный с кронштейном
1
2
3
4
4
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R501070000K | TM6R501070000K | Бак топливный с кронштейном в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M14X45-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M16X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5789-M16X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 7 | TM6R501070001K | Бак топливный |
Загрузка ...
|
|
| 8 | TM6R501070008K | Кронштейн топливного бака |
Загрузка ...
|
|
| 9 | TM6R501070011K | Кронштейн топливного бака |
Загрузка ...
|
|
| 10 | TM6R501070015K | Кронштейн топливного бака |
Загрузка ...
|
|
| 11 | TM6R501070021K | Планка защитная |
Загрузка ...
|
|
| 12 | TM6R501070022K | Планка защитная |
Загрузка ...
|
|
| 13 | TM6R501070023K | Хомут гибкий |
Загрузка ...
|
|
| 14 | TM6R501070026K | Лента резиновая |
Загрузка ...
|
|
| 15 | TM6R501070027K | Хомут гибкий |
Загрузка ...
|
|
| 16 | TM6R501070029K | Хомут гибкий |
Загрузка ...
|
|
| 17 | TM6R501070032K | Сварка фиксированной пластины |
Загрузка ...
|
|
| 18 | TM6R501070033K | Пластина крепежная |
Загрузка ...
|
|
| 19 | TR2S501060048 | Лента резиновая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
