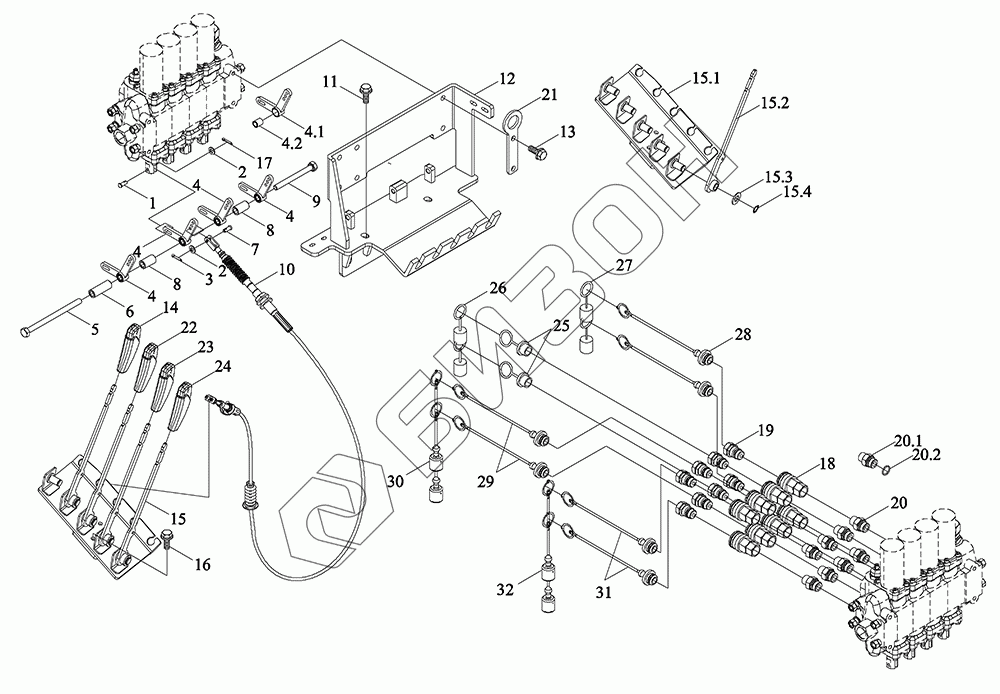

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Маслопровод 3
1
2
2
3
4
4
4
4.1
4.2
5
6
7
8
8
9
10
11
12
13
14
15
15.1
15.2
15.3
15.4
16
17
18
19
20
20.1
20.2
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S582050000K | TR2S582050000K | Маслопровод |
Загрузка ...
|
|
| 1 | GBT882-B6X26 | Ось |
Загрузка ...
|
|
| 2 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 4 | TS17582050025a | Рычаг качающийся |
Загрузка ...
|
|
| 4.1 | TS17582050006a | Рычаг качающийся |
Загрузка ...
|
|
| 4.2 | TK5840202300 | Втулка нейлоновая |
Загрузка ...
|
|
| 5 | TG3S582010009 | Болт |
Загрузка ...
|
|
| 6 | TS17582080007 | Втулка |
Загрузка ...
|
|
| 7 | TG1654.583C-01 | Ось |
Загрузка ...
|
|
| 8 | TG3S582040005 | Втулка |
Загрузка ...
|
|
| 9 | TG3S582010008 | Болт |
Загрузка ...
|
|
| 10 | TG4S582050015 | Вал гибкий |
Загрузка ...
|
|
| 11 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TG4S582040020 | Кронштейн |
Загрузка ...
|
|
| 13 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TP4A582180005K | Головка ручки-коричневая |
Загрузка ...
|
|
| 15 | TR1S582010003K | Механизм управления многоходовым клапаном |
Загрузка ...
|
|
| 15.1 | TQ1S582050002 | Гнездо монтажное |
Загрузка ...
|
|
| 15.2 | TD1S582080006 | Ручка управления |
Загрузка ...
|
|
| 15.3 | GBT848-14-A3L | Шайба небольшая |
Загрузка ...
|
|
| 15.4 | GBT894.1-14 | Кольца стопорные для валов |
Загрузка ...
|
|
| 16 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT91-1.6X16-A3L | Шплинт |
Загрузка ...
|
|
| 18 | FT354.58A.031 | Штуцер соединительный |
Загрузка ...
|
|
| 19 | FT354.58A.032 | Штуцер соединительный |
Загрузка ...
|
|
| 20 | TD1S582070010K | Корпус прямого концевого соединителя M22-NPT1-2 в сборе |
Загрузка ...
|
|
| 20.1 | TD1S582070011K | Штуцер соединительный |
Загрузка ...
|
|
| 20.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | TQ1S582110007 | Плита подъемная |
Загрузка ...
|
|
| 22 | TP4A582180004K | Головка рукоятки - черная |
Загрузка ...
|
|
| 23 | TR2S582050013K | Головка рукоятки |
Загрузка ...
|
|
| 24 | TP4A582180003K | Головка рукоятки |
Загрузка ...
|
|
| 25 | TG1454.582H-50 | Обкладка |
Загрузка ...
|
|
| 26 | TG1454.582H-51 | Громкоговоритель |
Загрузка ...
|
|
| 27 | TM5D582040019K | Крышка |
Загрузка ...
|
|
| 28 | TM7R582220001 | Пылезащитный колпак для "мама" коннектора - мягкий ПВХ, зеленый |
Загрузка ...
|
|
| 29 | TM7R582220005 | Пылезащитный колпак для "мама" коннектора - мягкий ПВХ, черный |
Загрузка ...
|
|
| 30 | TM7R582220006 | Пылезащитная крышка внешнего соединения - мягкий ПВХ - черный |
Загрузка ...
|
|
| 31 | TM7R582220007 | Чехол пылезащитный для внутреннего соединения-мягкий ПВХ-коричневый |
Загрузка ...
|
|
| 32 | TM7R582220008 | Чехол пылезащитный для наружного соединения-мягкий ПВХ-коричневый |
Загрузка ...
|
