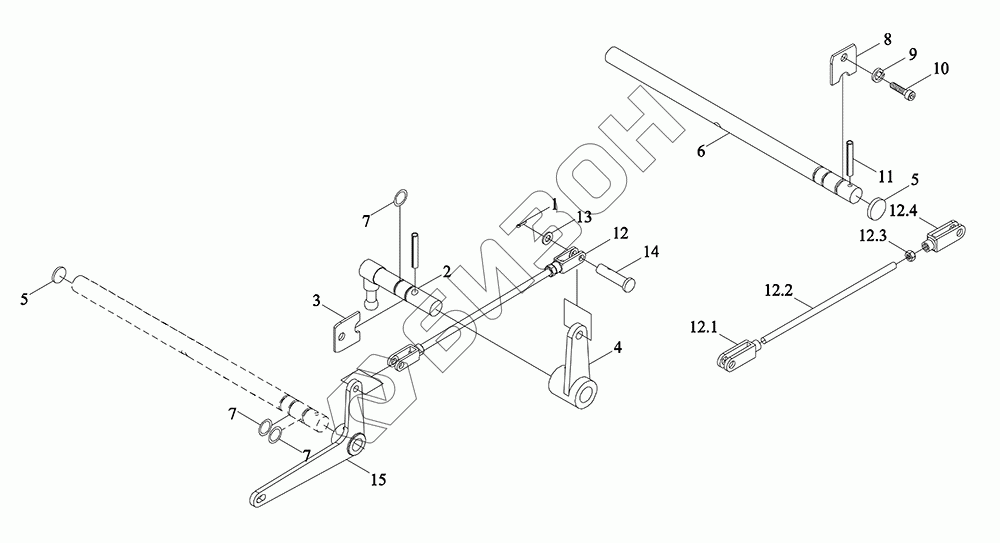

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Механизм управления отбором мощности 2
1
2
3
4
5
5
6
7
7
7
8
9
10
11
12
12.1
12.2
12.3
12.4
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17412040000 | TS17412040000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| TM6R413060001 | TM6R413060001 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 2 | TG1204.412.2-04a | Рычаг качающийся |
Загрузка ...
|
|
| 3 | FT800.37.169 | Кронштейн |
Загрузка ...
|
|
| 4 | TG1204.412A-02 | Рычаг качающийся |
Загрузка ...
|
|
| 5 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 6 | TG1204.412.1-02 | Вал |
Загрузка ...
|
|
| 7 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | TG1204.412.1-08 | Кронштейн |
Загрузка ...
|
|
| 9 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT70.1-M10X20-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 11 | GBT879.3-8X35 | Штифты прочные гибкие цилиндрические |
Загрузка ...
|
|
| 12 | TS17412020004 | Тяга |
Загрузка ...
|
|
| 12.1 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 12.2 | TG1204.412A.1 | Тяга |
Загрузка ...
|
|
| 12.3 | GBT6171-M10X1-LH-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 12.4 | FT800A.43B.119 | Вилка левого рычага |
Загрузка ...
|
|
| 13 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT882-B10X30 | Ось |
Загрузка ...
|
|
| 15 | TS17412020003 | Коромысло |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
