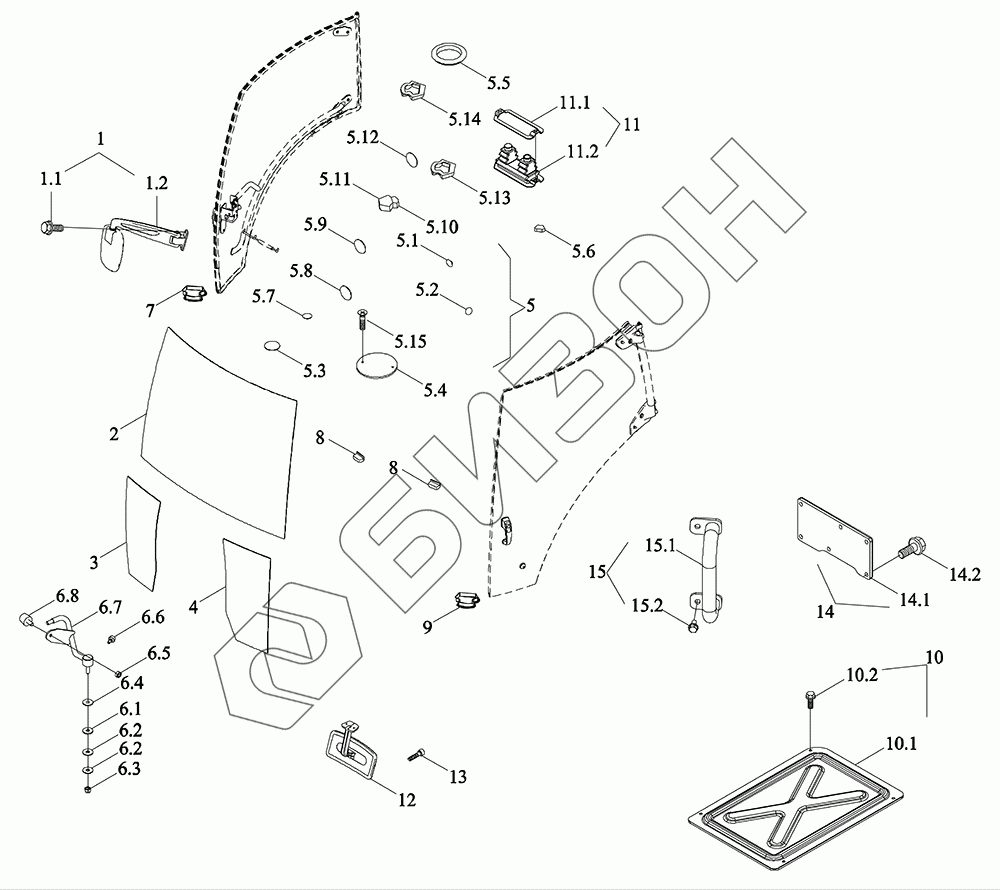

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Стёкла передние, двер и зеркала

Тип техники

Марка

Модель

Схема

1.1

1.2

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

5.9

5.10

5.11

5.12

5.13

5.14

5.15

6.1

6.2

6.3

6.4

6.5

6.6

6.7

6.8

10.1

10.2

14.1

14.2

15.1

15.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R451090003K	TM6R451090003K	Комплектующие кабины	Загрузка ...
TM6R451090000K	TM6R451090000K	Кабина в сборе	Загрузка ...
1	TS06451018101	Зеркало заднего вида левое в сборе	Загрузка ...
1.1	GBT16674.1-M8X25-8.8-A2L	Болт шестигранный фланцевый M8X25-8.8-A2L	Загрузка ...
1.2	TS06451018100	Зеркало заднего вида левое в сборе	Загрузка ...
2	TX1S451030010K	Экран ветровой	Загрузка ...
3	TX1S451030011K	Стекло правое переднее нижнее оконное	Загрузка ...
4	TX1S451030012K	Стекло левое переднее нижнее оконное	Загрузка ...
5	TS06451019000	Уплотнитель кабины в сборе	Загрузка ...
5.1	TS04451010020	Заглушка	Загрузка ...
5.2	TS04451010030	Заглушка	Загрузка ...
5.3	TS04451049001	Заглушка 55X1.5	Загрузка ...
5.4	TS06451012022	Крышка смотрового окна датчика масляного бака	Загрузка ...
5.5	TM5D451019001	Катушка	Загрузка ...
5.6	TS06451049012	Хлопок передний нижний уплотнительный стойки	Загрузка ...
5.7	TS04451049002	Заглушка 25X1.5	Загрузка ...
5.8	QLWZL002-20X1.0	Заплатка 3M	Загрузка ...
5.9	QLWZL002-35X1.0	Заплатка 3M	Загрузка ...
5.10	TS06451049011	Хлопок стойки короткий уплотнительный	Загрузка ...
5.11	TS06451049010	Хлопок стойки длительный уплотнительный	Загрузка ...
5.12	QLWZL002-60X1.5	Заплатка 3M	Загрузка ...
5.13	TS06451019007	Заглушка левая передняя резиновая	Загрузка ...
5.14	TS06451019008	Заглушка правая передняя резиновая	Загрузка ...
5.15	GBT819.1-M6X16-4.8-A2L	Винт с потайной головкой и крестообразным шлицем M6X16-4.8-A2L	Загрузка ...
6	TM5Q451072010	Стойка левая полуоткрытая опорная в сборе	Загрузка ...
6.1	TS04451012128	Шайбы нейлоновые	Загрузка ...
6.2	GBT96.1-10-A3L	Шайба большая	Загрузка ...
6.3	GBT6170-M10-8-A3L	Гайка шестигранная тип 1 M10-8-A3L	Загрузка ...
6.4	TS04451012127	Втулка нейлоновая	Загрузка ...
6.5	GBT889.1-M10-8-A3L	Контргайки (тип 1 неметаллическая вставка шестиугольной) M10-8-A3L	Загрузка ...
6.6	TM5Q451072001	Блок ограничительный в сборе	Загрузка ...
6.7	TS04451012101	Элемент сварной левого полуоткрытого кронштейна	Загрузка ...
6.8	TS04451012130	Блок ограничительный в сборе	Загрузка ...
7	TS06811010009	Кольцо защитное -2	Загрузка ...
8	TS06451011274	Прокладка стекла опорная	Загрузка ...
9	TS06811010008	Кольцо защитное -1	Загрузка ...
10	TS06451012800	Крышка смотровая коробки передач в сборе	Загрузка ...
10.1	TS06451012801	Подставка смотровой крышки коробки передач в сборе	Загрузка ...
10.2	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый M6X16-8.8-A2L	Загрузка ...
11	TS04451010040	Кожух защитный ручки подъемника в сборе	Загрузка ...
12	TM5D451012001K	Зеркало задней обзорности	Загрузка ...
13	GBT70.1-M6X20-8.8-A2L	Болт M6X20-8.8	Загрузка ...
14	TS06451011400	Крышка нижней дополнительной пластины передней панели в сборе	Загрузка ...
14.1	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый M6X16-8.8-A2L	Загрузка ...
14.2	TS06451011401	Подставка крышки нижней дополнительной пластины передней панели в сборе	Загрузка ...
15	TS17451010089	Втулка отсечная	Загрузка ...
15.1	TS17451010087	Поручень	Загрузка ...
15.2	GBT5789-M8X16-8.8-A2L	Болт шестигранный фланцевый M8X16-8.8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
