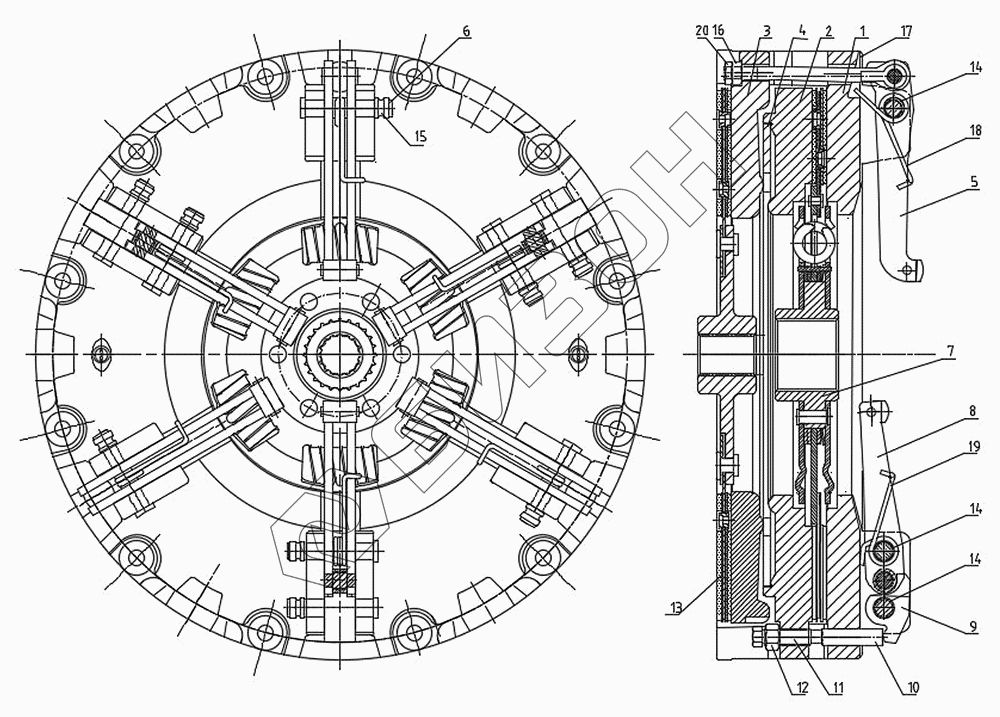

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Сцепление в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| BZF0109-139 | BZF0109-139 | Сцепление в сборе |
Загрузка ...
|
|
| TM6W211010000 | TM6W211010000 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | HH150-101B | Прокатный лист сортовой 150 с цилиндром |
Загрузка ...
|
|
| 2 | HH150-102B | Главный нажимной диск HH150 |
Загрузка ...
|
|
| 3 | HH150-103 | Диск вспомогательный нажимной HH150 |
Загрузка ...
|
|
| 4 | HH140-104A | Пружина тарельчатая |
Загрузка ...
|
|
| 5 | HH150-402A | Рычаг вспомогательный отжимный |
Загрузка ...
|
|
| 6 | HH160-406 | Штифт длинный |
Загрузка ...
|
|
| 7 | HH150-200J | Ведущий и ведомый диски |
Загрузка ...
|
|
| 8 | HH150-401 | Шток выключения |
Загрузка ...
|
|
| 9 | HH160-407 | Блок маятниковый |
Загрузка ...
|
|
| 10 | HH150-403 | Торкатель |
Загрузка ...
|
|
| 11 | HH150-404 | Винт |
Загрузка ...
|
|
| 12 | HH160-419B | Гайка |
Загрузка ...
|
|
| 13 | BZF0109-1390002 | Пластинка фрикционная |
Загрузка ...
|
|
| 14 | HH160-403 | Втулка разделительного стержня |
Загрузка ...
|
|
| 15 | HH160-408 | Втулка запирающая |
Загрузка ...
|
|
| 16 | HH100-419A | Гайка |
Загрузка ...
|
|
| 17 | HH130-417A | Прокладка вилки |
Загрузка ...
|
|
| 18 | HH160-402-2 | Пружина рычага вспом. сцепления |
Загрузка ...
|
|
| 19 | HH160-401-2 | Пружина |
Загрузка ...
|
|
| 20 | HH100-419B | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
