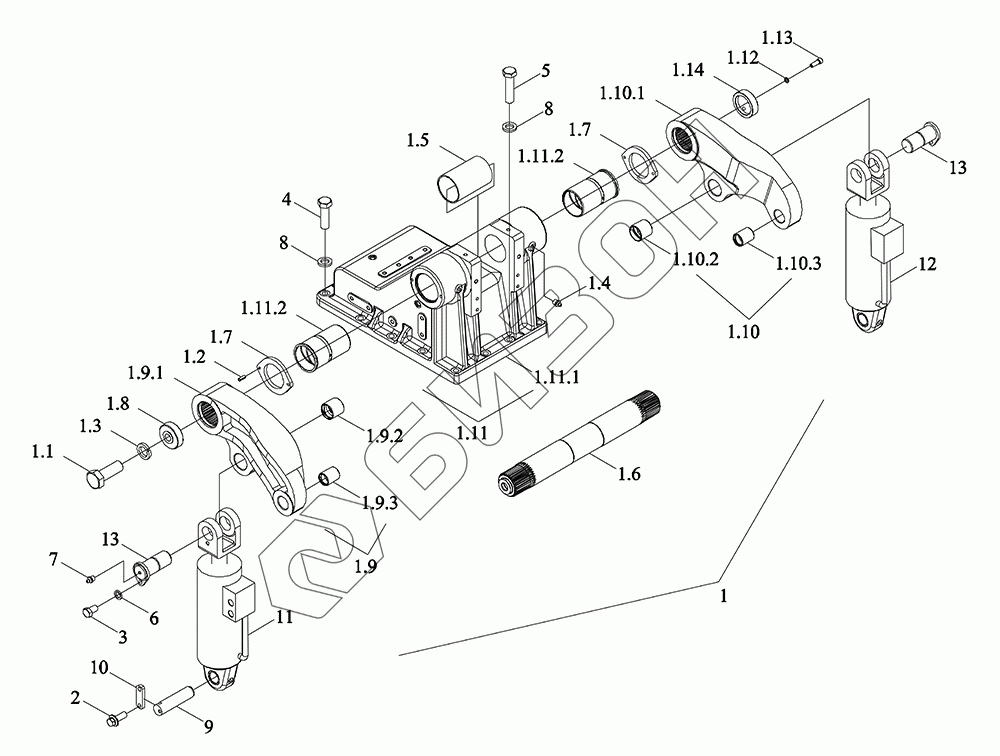

Графический каталог запасных частей к технике: LOVOL TM6R2A2004-008K. Устройство подъёмное в сборе
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.7
1.8
1.9
1.9.1
1.9.2
1.9.3
1.10
1.10.1
1.10.2
1.10.3
1.11
1.11.1
1.11.2
1.11.2
1.12
1.13
1.14
2
3
4
5
6
7
8
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S551010000 | TG4S551010000 | Устройство подъёмное в сборе |
Загрузка ...
|
|
| 1 | TM6W551010001a | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1.1 | GBT5786-M22X1.5X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.2 | GBT879.1-8X20 | Эластичный цилиндрический штырь |
Загрузка ...
|
|
| 1.3 | GBT93-22-A3L | Гровер |
Загрузка ...
|
|
| 1.4 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 1.5 | TG4S551010002 | Втулка резиновая |
Загрузка ...
|
|
| 1.6 | TM7R551030002 | Вал |
Загрузка ...
|
|
| 1.7 | TM7R551030003 | Пластина антифрикционная |
Загрузка ...
|
|
| 1.8 | TK5510000400 | Подшипник |
Загрузка ...
|
|
| 1.9 | TK5510004000 | Рычаг подъемный |
Загрузка ...
|
|
| 1.9.1 | TK5510000900 | Рычаг подъемный |
Загрузка ...
|
|
| 1.9.2 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 1.9.3 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 1.10 | TK5510005000 | Плечо подъемное |
Загрузка ...
|
|
| 1.10.1 | TK5510001300 | Рычаг подъемный |
Загрузка ...
|
|
| 1.10.2 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 1.10.3 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 1.11 | TM6W551010002 | Корпус картера |
Загрузка ...
|
|
| 1.11.1 | TM6W551010003 | Корпус картера |
Загрузка ...
|
|
| 1.11.2 | TG4S551010003 | Втулка вала |
Загрузка ...
|
|
| 1.12 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 1.13 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 1.14 | TG4S551020014 | Щит подшипниковый |
Загрузка ...
|
|
| 2 | GBT16674.1-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5783-M12X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT5783-M16X65-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 7 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 8 | TB604.312-04 | Шайба |
Загрузка ...
|
|
| 9 | TG1204.551-02 | Ось |
Загрузка ...
|
|
| 10 | TG1204.551-03 | Пластина замочная |
Загрузка ...
|
|
| 11 | TG4S551010006 | Цилиндр |
Загрузка ...
|
|
| 12 | TG4S551010007 | Цилиндр |
Загрузка ...
|
|
| 13 | TK5510003000 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
