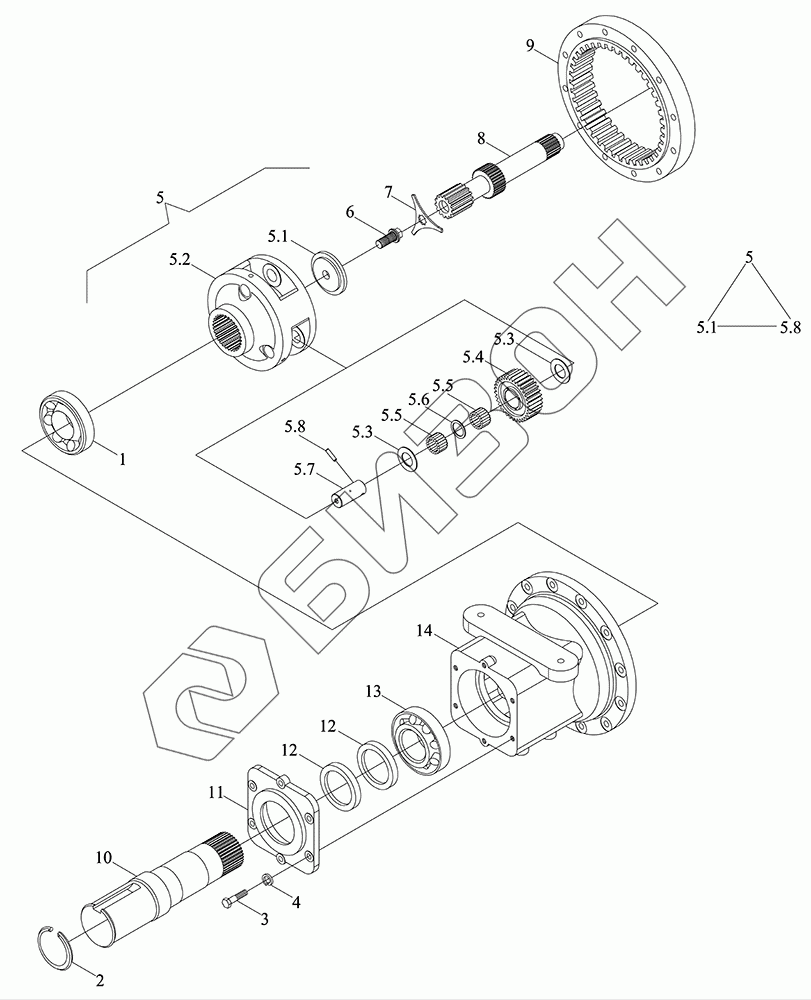

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Бортовой редуктор заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S391010000K TR2S391010000K Передача бортовая
Загрузка ...
1 GBT297-32220 Подшипники конические роликовые
Загрузка ...
2 TG1204.391-11 Кольцо ограничительное
Загрузка ...
3 GBT5783-M12X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
4 GBT93-12-A3L Гровер
Загрузка ...
5 TS08391010001 Водило планетарное
Загрузка ...
5.1 TG1204.391.1-02a Плита нажимная
Загрузка ...
5.2 TS08391010002 Водило планетарное
Загрузка ...
5.3 TS08391010008 Кольцо проставочное
Загрузка ...
5.4 TS08391010003 Колесо планетарное
Загрузка ...
5.5 TS08391010010 Игла роликовая
Загрузка ...
5.6 TS08391010009 Кольцо проставочное
Загрузка ...
5.7 TS08391010006 Вал
Загрузка ...
5.8 QLWZB140-12X50 Палец
Загрузка ...
6 TG1204.391-07a Болт
Загрузка ...
7 TG1204.391-08a Пластина замочная
Загрузка ...
8 TG4S391010001 Полуось
Загрузка ...
9 TS08391010005 Обод
Загрузка ...
10 TG1654.391-01 Вал приводной
Загрузка ...
11 TS08391010013 Крышка
Загрузка ...
12 GBT9877.1-FB120X160X12D Уплотнение
Загрузка ...
13 GBT297-33221 Подшипники конические роликовые
Загрузка ...
14 TS08391010007 Корпус картера
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
