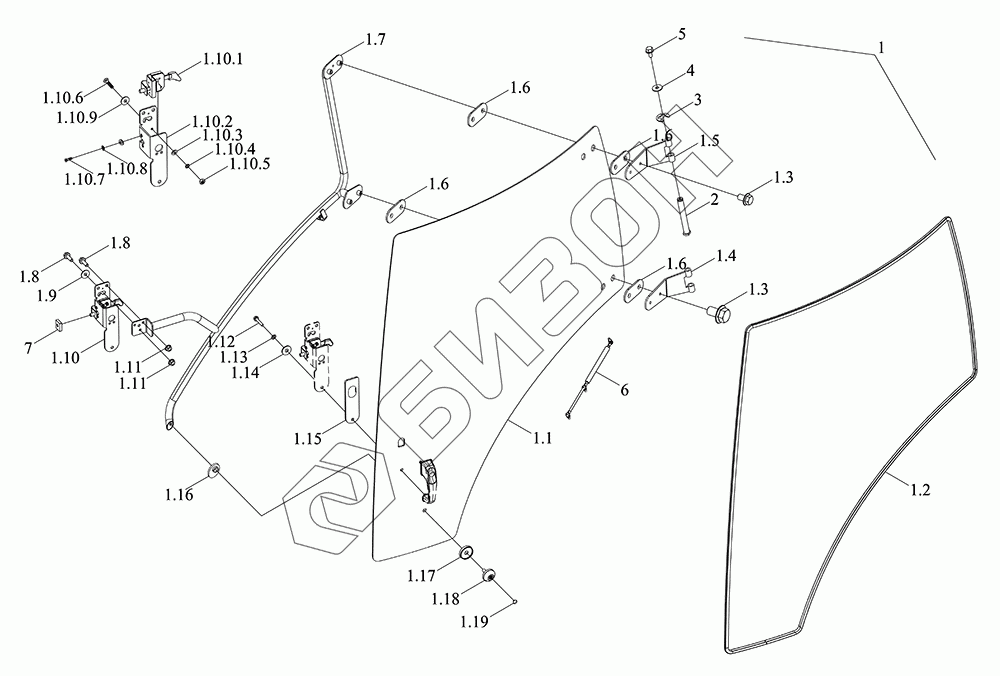

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Дверь кабины левая
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.6
1.6
1.6
1.7
1.8
1.8
1.9
1.10
1.10.1
1.10.2
1.10.3
1.10.4
1.10.5
1.10.6
1.10.7
1.10.8
1.10.9
1.11
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.19
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R451080000K | TM6R451080000K | Кабина в сборе |
Загрузка ...
|
|
| TM6R451020011K | TM6R451020011K | Комплектующие кабины |
Загрузка ...
|
|
| TM6W451032200 | TM6W451032200 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TM6W451032201 | Дверь |
Загрузка ...
|
|
| 1.1 | TM6W451032204 | Стекло |
Загрузка ...
|
|
| 1.2 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.3 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.4 | TM6W451032207 | Подушка шарнирная |
Загрузка ...
|
|
| 1.5 | TM6W451032206 | Подушка шарнирная |
Загрузка ...
|
|
| 1.6 | TM6W451032214 | Прокладка резиновая |
Загрузка ...
|
|
| 1.7 | TM6W451032202 | Поручень |
Загрузка ...
|
|
| 1.8 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.9 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.10 | TS06451013017 | Замок дверки |
Загрузка ...
|
|
| 1.10.1 | TS06451013210 | Корпус блокировки |
Загрузка ...
|
|
| 1.10.2 | TS06451013116 | Кронштейн |
Загрузка ...
|
|
| 1.10.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.10.4 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.10.5 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 1.10.6 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.10.7 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.10.8 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 1.10.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.11 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.12 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.13 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 1.14 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.15 | TS04451013001 | Лист прокладочный |
Загрузка ...
|
|
| 1.16 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 1.17 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.18 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.19 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2 | TS06451013002a | Ось |
Загрузка ...
|
|
| 3 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 4 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TM6W451032208 | Пружина |
Загрузка ...
|
|
| 7 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
