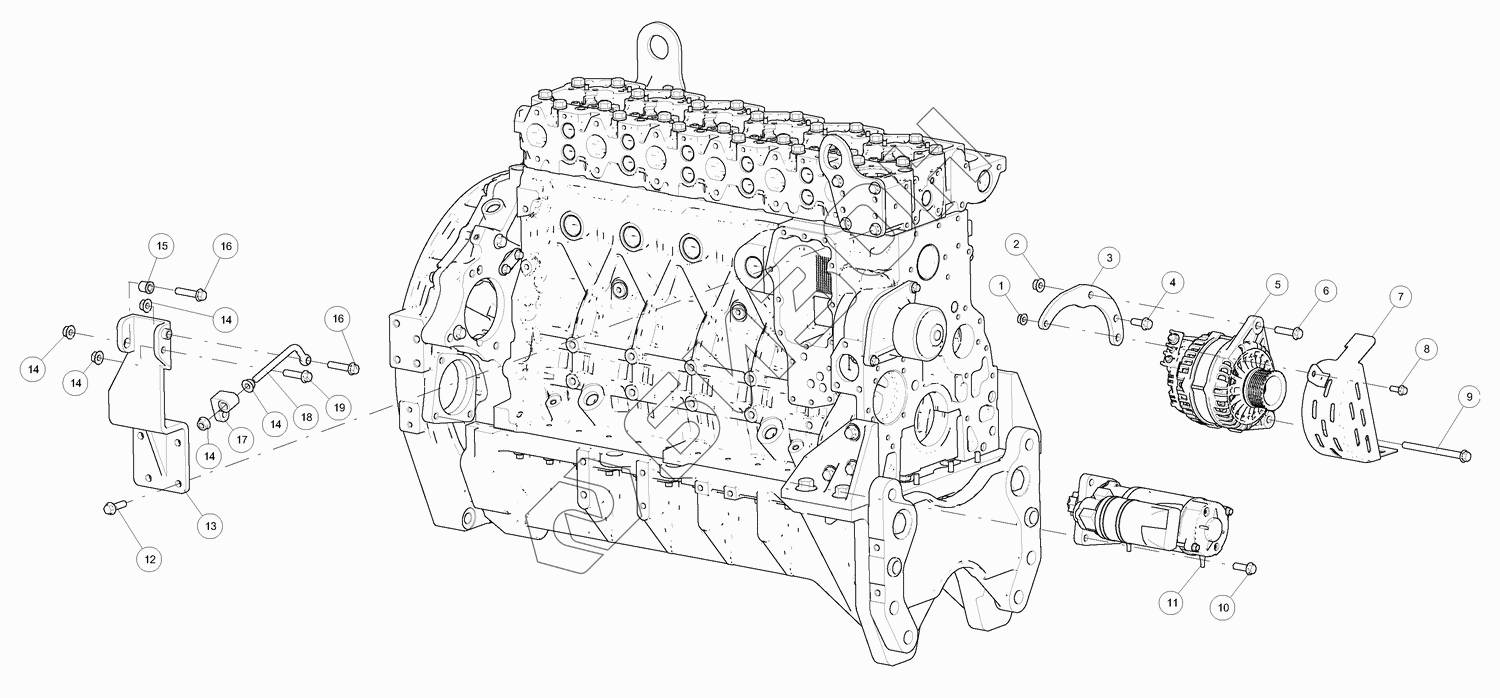

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Генератор, стартер

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 B00005632 Гайка с фланцем
Загрузка ...
2 B00005157 Гайка с фланцем
Загрузка ...
3 S00035562 Упор
Загрузка ...
4 B00005508 Болт с фланцем
Загрузка ...
5 S00011629 Генератор
Загрузка ...
6 B00005130 Болт с фланцем
Загрузка ...
7 S00012969 Кожух защитный
Загрузка ...
8 B00005558 Болт с фланцем
Загрузка ...
9 B00005504 Болт с фланцем
Загрузка ...
10 B00005036 Болт с фланцем
Загрузка ...
11 S00012988 Стартер
Загрузка ...
12 B00005512 Болт с фланцем
Загрузка ...
13 S00034370 Кронштейн
Загрузка ...
14 B00005628 Гайка с фланцем
Загрузка ...
15 S00024718 Кронштейн
Загрузка ...
16 B00005516 Болт с фланцем
Загрузка ...
17 D00-176-01 Кожух
Загрузка ...
18 S00020126 Вал регулирующий
Загрузка ...
19 B00005515 Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
