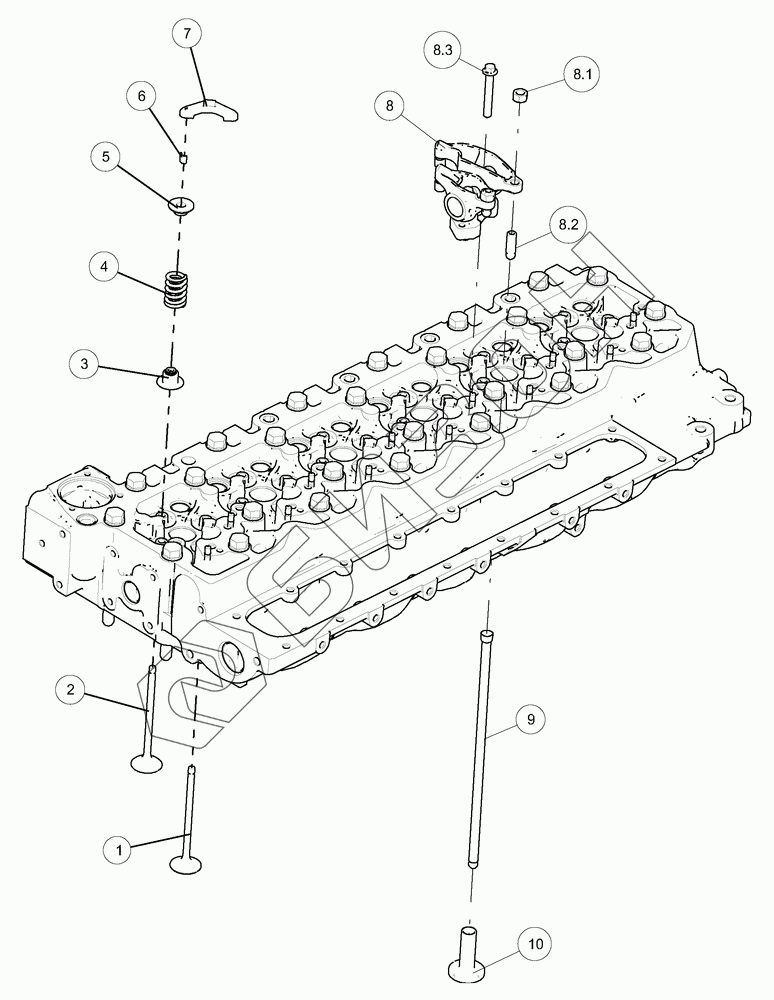

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Клапана ГБЦ, толкатели

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8.1
8.2
8.3
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S00002885 Клапан впускной
Загрузка ...
2 S00002886 Клапан выпускной
Загрузка ...
3 S00008872 Сальник
Загрузка ...
4 S00002889 Пружина
Загрузка ...
5 S00004345 Гнездо пружины
Загрузка ...
6 S00002890 Зажим замочный
Загрузка ...
7 S00002897 Мост входной
Загрузка ...
8 S00038572 Рычаг качающийся
Загрузка ...
8.1 S00008495 Болт
Загрузка ...
8.2 S00008491 Болт
Загрузка ...
8.3 S00027101 Болт
Загрузка ...
9 S00002892 Штанга толкателя
Загрузка ...
10 S00002893 Толкатель
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
