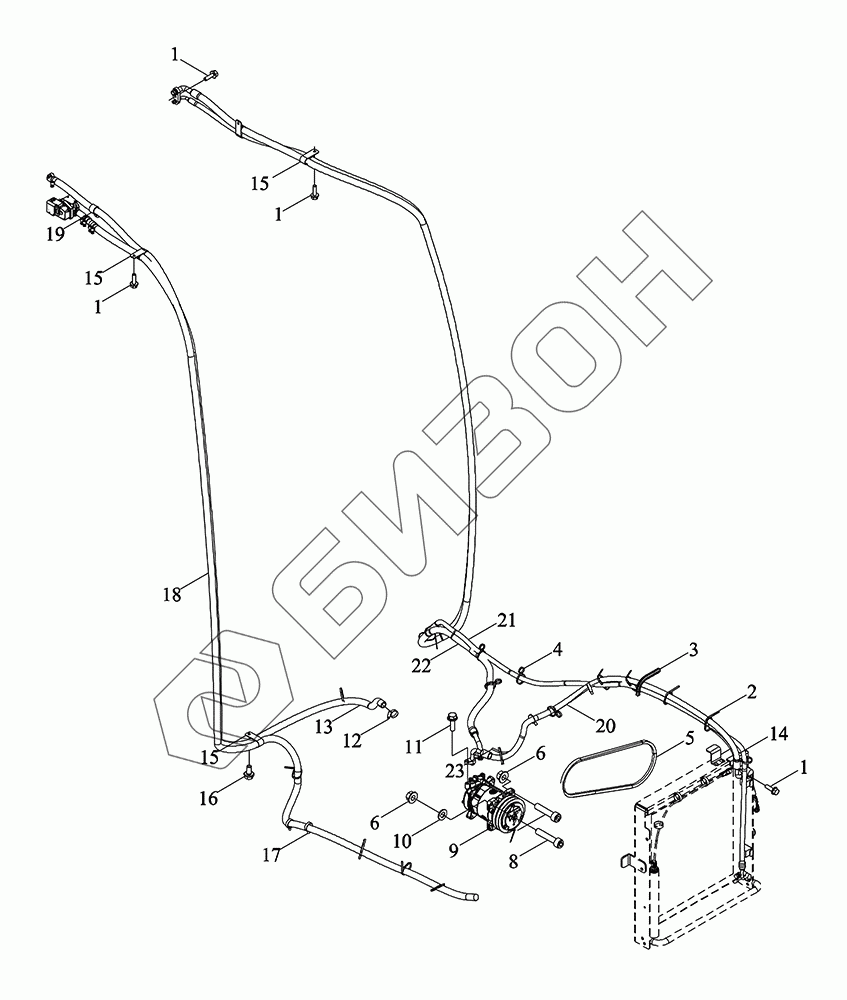

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Компрессор системы кондиционирования
1
1
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R812020000K | TM6R812020000K | Система кондиционирования воздуха в сборе двигателя |
Загрузка ...
|
|
| 1 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 3 | TS06812010004 | Лента защитная |
Загрузка ...
|
|
| 4 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 5 | TG1204.812-07 | Ремень |
Загрузка ...
|
|
| 6 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | GBT70.1-M10X45-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 8 | GBT70.1-M10X50-8.8-A3L | Винт |
Загрузка ...
|
|
| 9 | TG4S812060009a | Компрессор |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | Q67525 | Хомут червячный |
Загрузка ...
|
|
| 13 | TM6R812020003K | Труба выходная двигателя |
Загрузка ...
|
|
| 14 | TS06812010005 | Приклейка |
Загрузка ...
|
|
| 15 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 16 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 18 | TM6R812020004K | Шланг двигателя обратный |
Загрузка ...
|
|
| 19 | TS06482010005 | Зажим жгута проводов |
Загрузка ...
|
|
| 20 | TQ1S812030023 | Трубопровод |
Загрузка ...
|
|
| 21 | TM6W812010001 | Трубопровод |
Загрузка ...
|
|
| 22 | TM5Q812010001 | Трубопровод |
Загрузка ...
|
|
| 23 | TQ1S481010010 | Жгут проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
