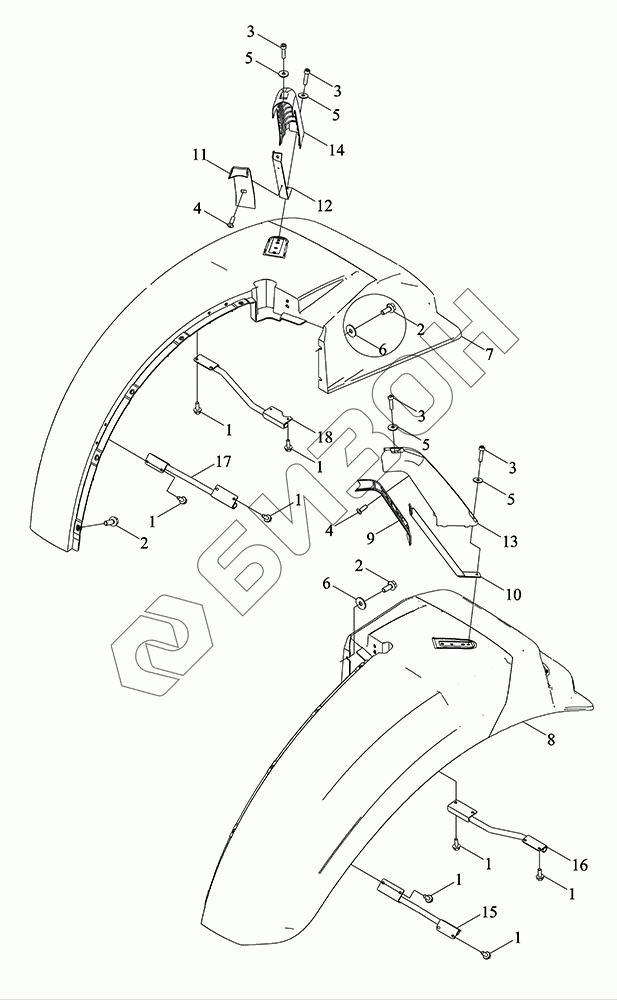

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Крылья и подкрылки задние

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
1
1
1
2
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6W455010000 TM6W455010000 Щиток грязевой
Загрузка ...
1 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
2 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT70.1-M6X25-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
4 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
5 GBT96.1-6-A2 Шайба большая
Загрузка ...
6 GBT96.1-8-A2A Шайба большая
Загрузка ...
7 TM6W455011000 Крыло
Загрузка ...
8 TM6W455012000 Крыло
Загрузка ...
9 TM6W455013100 Планка защитная
Загрузка ...
10 TM6W455013200 Упор
Загрузка ...
11 TM6W455014100 Планка защитная
Загрузка ...
12 TM6W455014200 Упор
Загрузка ...
13 TM6W455015000 Кожух - обтекатель
Загрузка ...
14 TM6W455016000 Кожух - обтекатель
Загрузка ...
15 TM6W455017000 Кронштейн
Загрузка ...
16 TM6W455017004 Кронштейн
Загрузка ...
17 TM6W455017006 Кронштейн
Загрузка ...
18 TM6W455017007 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
