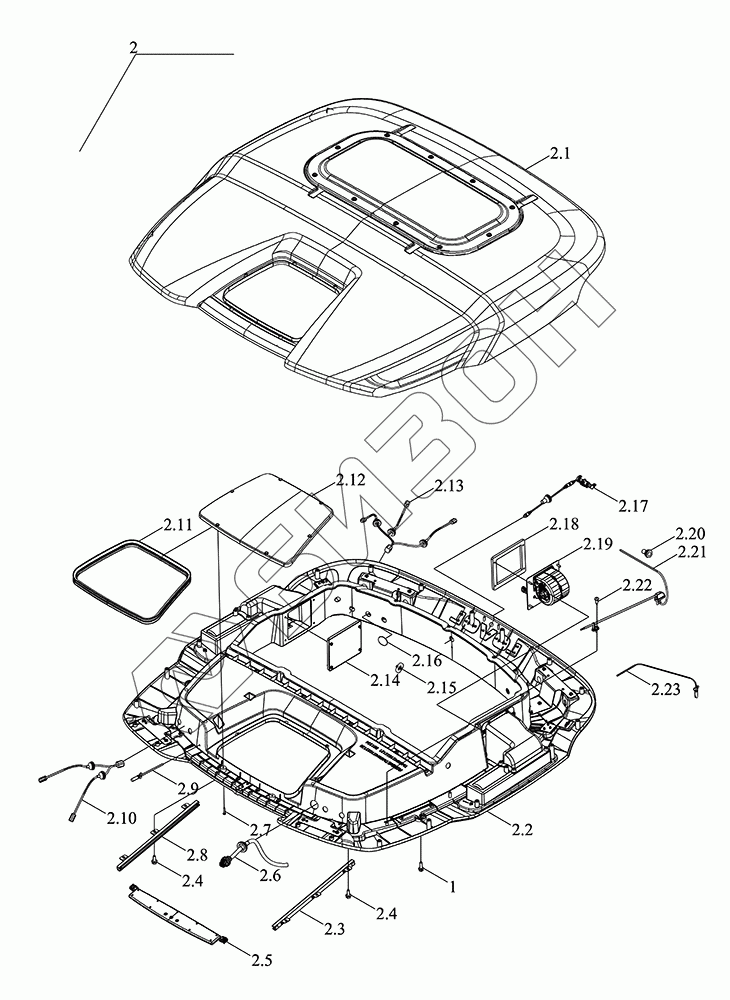

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Крыша кабины

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.18

2.19

2.20

2.21

2.22

2.23

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6W451033000	TM6W451033000	Крыша в сборе	Загрузка ...
TM6R451080000K	TM6R451080000K	Кабина в сборе	Загрузка ...
1	GBT5789-M8X35-8.8-A2L	Болт с фланцем	Загрузка ...
2	TM6W451033100	Крыша	Загрузка ...
2.1	TM6W451033110	Черепица	Загрузка ...
2.2	TM6W451033120	Накладка внутренняя верхняя	Загрузка ...
2.3	TM6W451033150	Направляющая	Загрузка ...
2.4	GBT5789-M6X16-8.8-A2L	Болт с фланцем	Загрузка ...
2.5	TM6W451033140	Плита	Загрузка ...
2.6	TM6W486010016	Линия перехода	Загрузка ...
2.7	GBT818-M6X30-4.8-A2L	Винт	Загрузка ...
2.8	TM6W451033160	Направляющая	Загрузка ...
2.9	TM6W486010006	Водопровод	Загрузка ...
2.10	TM6W486010008	Линия перехода	Загрузка ...
2.11	BZF0063-951	Полоса уплотнительная	Загрузка ...
2.12	TM6W451033130	Окно слуховое	Загрузка ...
2.13	TM6W486010009	Линия перехода	Загрузка ...
2.14	TM5Q451033101	Накладка	Загрузка ...
2.15	TM6W451033126	Заглушка	Загрузка ...
2.16	QLWZL002-45X1.0	Компенсатор	Загрузка ...
2.17	TM6W451033180	Балка верхняя	Загрузка ...
2.18	TM6W451033193	Крышка герметическая	Загрузка ...
2.19	TM6W451033190	Вентилятор	Загрузка ...
2.20	TM6W451033188	Катушка	Загрузка ...
2.21	BZF0081-004	Антенна	Загрузка ...
2.22	GBT845-ST4.8X16	Винт головки диска с поперечным пазом	Загрузка ...
2.23	TM6W486010007	Водопровод	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
