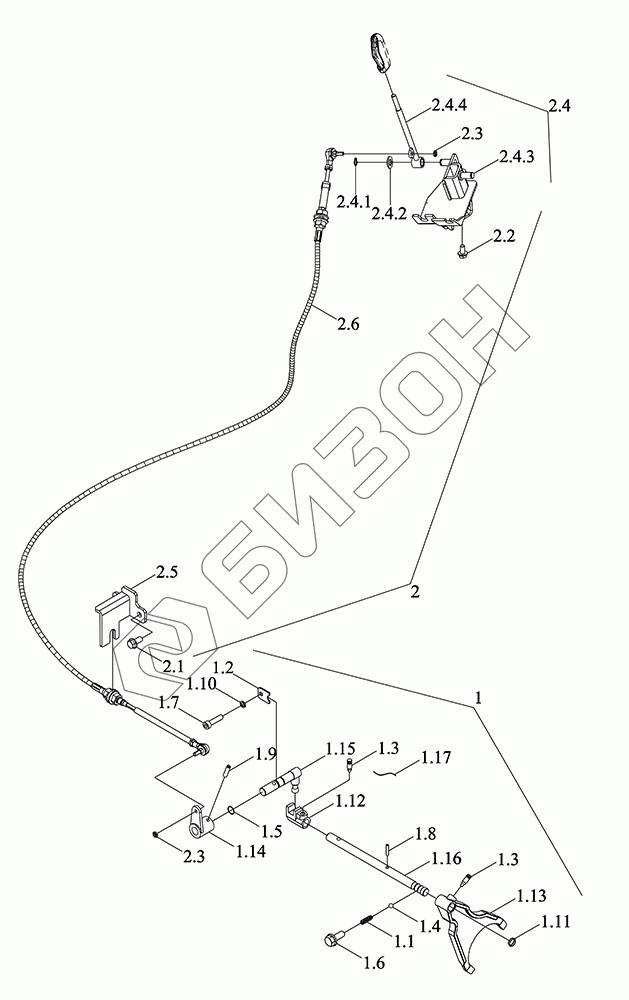

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм управления ВОМ
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
2
2.1
2.2
2.3
2.4
2.4.1
2.4.2
2.4.3
2.4.4
2.5
2.6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7R413010000 | TM7R413010000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | TM7R413010001 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1.1 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 1.2 | FT800.37.169 | Кронштейн |
Загрузка ...
|
|
| 1.3 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 1.4 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 1.5 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 1.6 | GBT5789-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.7 | GBT70.1-M10X20-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 1.8 | GBT879.1-6X22 | Штырь |
Загрузка ...
|
|
| 1.9 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 1.10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 1.11 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 1.12 | TD800A.374B-01 | Поводок |
Загрузка ...
|
|
| 1.13 | TG1204.412.2-01 | Вилка отводная |
Загрузка ...
|
|
| 1.14 | TM6W413020003 | Рычаг качающийся |
Загрузка ...
|
|
| 1.15 | TM6W413020011 | Рычаг качающийся |
Загрузка ...
|
|
| 1.16 | TR3S413020003 | Ось вилки переключения |
Загрузка ...
|
|
| 1.17 | TS17412020002 | Проволока стальная |
Загрузка ...
|
|
| 2 | TM6W413020002 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 2.1 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2.2 | GBT5789-M8X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2.3 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2.4 | TM6W413020020 | Вал отбора мощности |
Загрузка ...
|
|
| 2.4.1 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 2.4.2 | GBT97.1-14-A3L | Шайба плоская |
Загрузка ...
|
|
| 2.4.3 | TM6W413020013 | Кронштейн |
Загрузка ...
|
|
| 2.4.4 | TM6W582060001 | Рычаг качающийся |
Загрузка ...
|
|
| 2.5 | TM6W413020022 | Кронштейн сварной |
Загрузка ...
|
|
| 2.6 | TM6W413020026 | Оттяжка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
