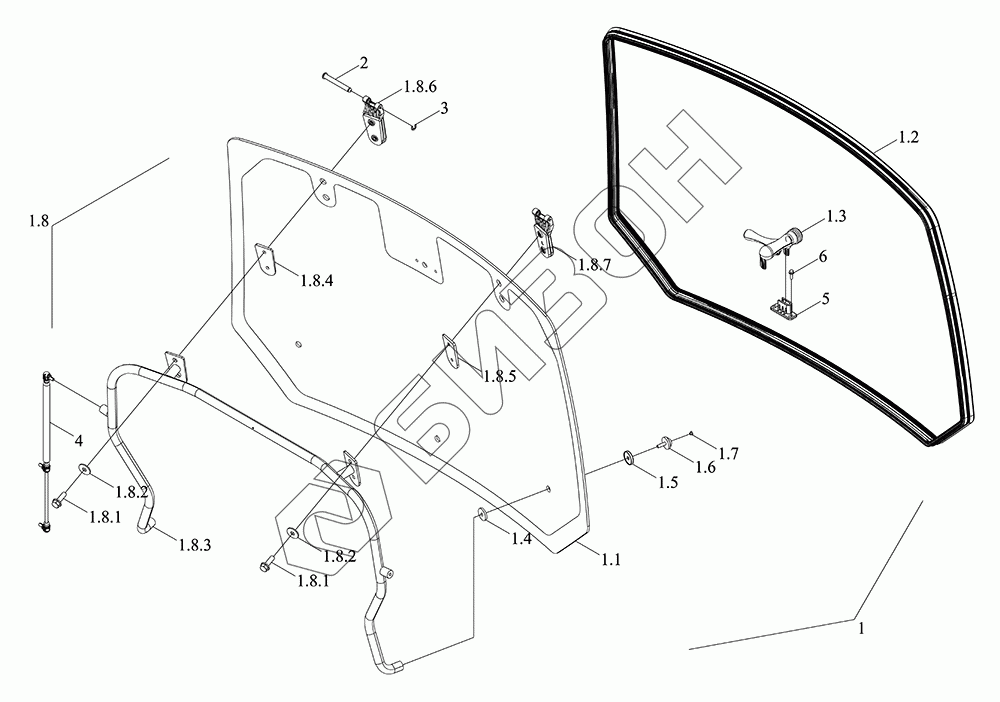

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Стекло кабины заднее
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.8.1
1.8.1
1.8.2
1.8.2
1.8.3
1.8.4
1.8.5
1.8.6
1.8.7
2
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R451080000K | TM6R451080000K | Кабина в сборе |
Загрузка ...
|
|
| TM6R451020011K | TM6R451020011K | Комплектующие кабины |
Загрузка ...
|
|
| TM6W451032400 | TM6W451032400 | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1 | TM6W451032401 | Жалюзи |
Загрузка ...
|
|
| 1.1 | TM6W451032402 | Стекло |
Загрузка ...
|
|
| 1.2 | TM6W451032405 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.3 | TS06451016109 | Ручка |
Загрузка ...
|
|
| 1.4 | TD904.451C.2-09 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.5 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.6 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.7 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 1.8 | TM6W451032416 | Шарнир |
Загрузка ...
|
|
| 1.8.1 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.8.2 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.8.3 | TM6W451032413 | Поручень |
Загрузка ...
|
|
| 1.8.4 | TM6W451032409 | Прокладка резиновая |
Загрузка ...
|
|
| 1.8.5 | TM6W451032407 | Прокладка резиновая |
Загрузка ...
|
|
| 1.8.6 | TM6W451032412 | Шарнир |
Загрузка ...
|
|
| 1.8.7 | TM6W451032411 | Шарнир |
Загрузка ...
|
|
| 2 | TS06451016004 | Ось |
Загрузка ...
|
|
| 3 | GBT896-6_ | Крышка картера диффенциала |
Загрузка ...
|
|
| 4 | TS06451016001 | Пружина |
Загрузка ...
|
|
| 5 | TM6W451032406 | Гнездо запирающее |
Загрузка ...
|
|
| 6 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
