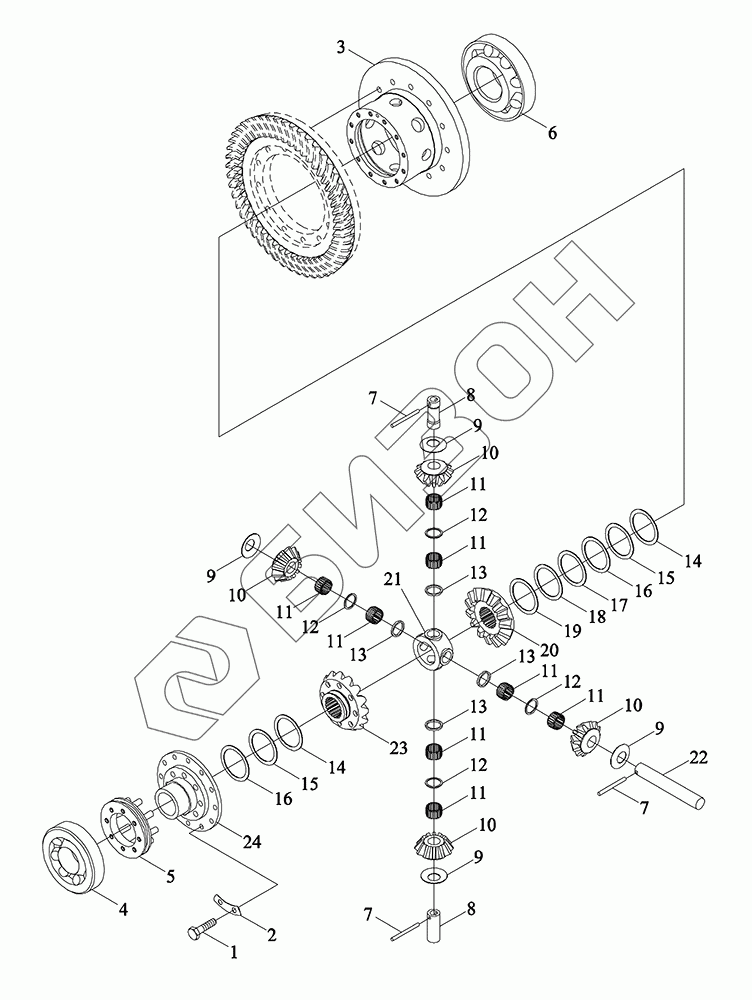

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Центральный редуктор заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S382020002 TR2S382020002 Механизм дифференциальный
Загрузка ...
TR2S382030000 TR2S382030000 Передача задняя центральная
Загрузка ...
1 GBT5783-M12X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 TG1204.382.1-02 Пластина замочная
Загрузка ...
3 TG1654.382A.1-09 Корпус картера
Загрузка ...
4 GBT297-30316 Подшипники конические роликовые
Загрузка ...
5 TG1204.382.1.1 Замок дифференциальный
Загрузка ...
6 GBT297-32220 Подшипники конические роликовые
Загрузка ...
7 TG1204.382.1-12 Штырь
Загрузка ...
8 TG1654.382A.1-22 Вал
Загрузка ...
9 TG1654.382A.1-05 Подушка
Загрузка ...
10 TG1654.382A.1-04 Колесо зубчатое
Загрузка ...
11 GBT20056-K30X36X17 Роликоподшипник радиальный игольчатый с кронштейном
Загрузка ...
12 TG1654.382A.1-25 Втулка отсечная
Загрузка ...
13 TG1654.382A.1-24 Втулка отсечная
Загрузка ...
14 BZF0002.1-089 Панель регулировочная
Загрузка ...
15 BZF0002.1-090 Подушка
Загрузка ...
16 BZF0002.1-091 Подушка
Загрузка ...
17 BZF0002.1-092 Подушка
Загрузка ...
18 BZF0002.1-093 Подушка
Загрузка ...
19 BZF0002.1-094 Подушка
Загрузка ...
20 TG1654.382A.1-11 Колесо зубчатое
Загрузка ...
21 TG1654.382A.1-21 Кольцо центральное
Загрузка ...
22 TG1654.382A.1-23 Вал
Загрузка ...
23 TG1654.382A.1-03 Колесо зубчатое
Загрузка ...
24 TG1204.382.1-01 Крышка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
