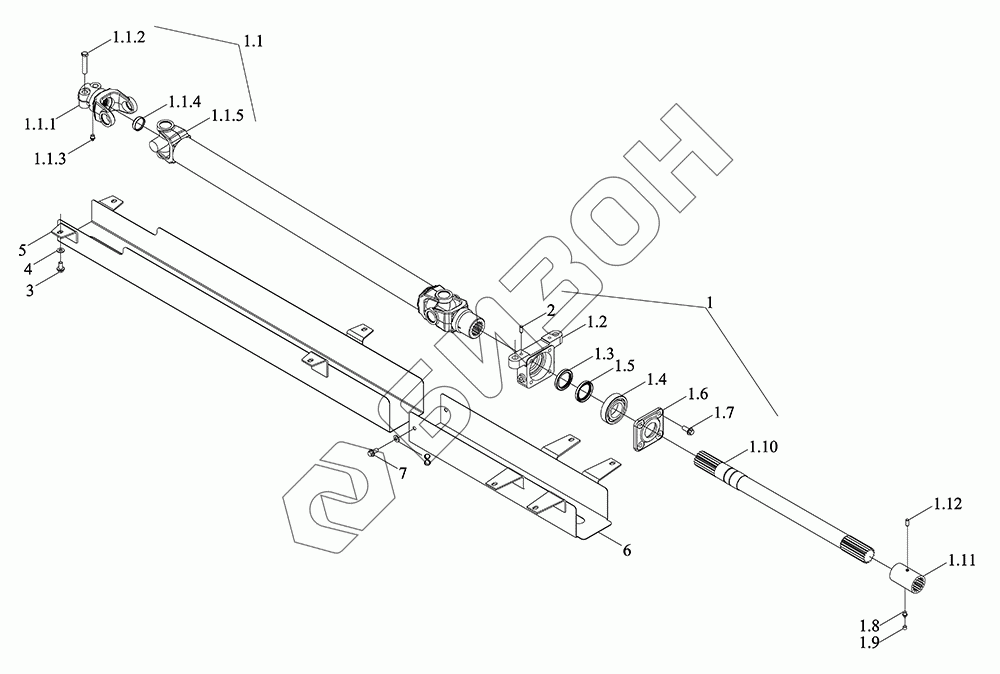

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Вал карданный привода моста

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R422010000K	TM6R422010000K	Вал приводной и защитный кожух раздаточной коробки в сборе	Загрузка ...
1	TM6R422010001K	Блок монтажный приводного вала и защитного кожуха раздаточной коробки	Загрузка ...
1.1	TM6R422010002K	Вал приводной	Загрузка ...
1.1.1	TQ1S422010011	Рукав внутренний шлицевой	Загрузка ...
1.1.2	GBT5782-M12X60-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
1.1.3	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
1.1.4	Q72240	Пробка коническая	Загрузка ...
1.1.5	TM6R422010005K	Вал приводной	Загрузка ...
1.2	TR3S360010004	Основание поддержки	Загрузка ...
1.3	GBT895.2-45	Кольцо ограничительное	Загрузка ...
1.4	GBT276-6209	Подшипник	Загрузка ...
1.5	GBT9877.1-FB45X62X8D	Уплотнение внутреннее оси вращения	Загрузка ...
1.6	TR3S360010006	Крышка упорного гнезда	Загрузка ...
1.7	GBT16674.1-M10X25-10.9-A3L	Болт с фланцем	Загрузка ...
1.8	TD800.311C.1-01	Колпачок пылезащитный	Загрузка ...
1.9	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
1.10	TR3S360010005	Вал	Загрузка ...
1.11	TR3S360010014	Рукав внутренний шлицевой	Загрузка ...
1.12	GBT879.3-8X60	Штырь	Загрузка ...
2	GBT119.1-8h8X20-A3L	Штырь цилиндрический	Загрузка ...
3	GBT16674.1-M10X20-8.8-A3L	Болт с фланцем	Загрузка ...
4	GBT97.1-10-A3L	Шайба плоская	Загрузка ...
5	TM6R422010004K	Кожух передний защитный	Загрузка ...
6	TR3S422010007	Узел заднего кожуха	Загрузка ...
7	GBT16674.1-M12X20-8.8-A3L	Болт с фланцем	Загрузка ...
8	GBT97.1-12-A3L	Шайба плоская	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
