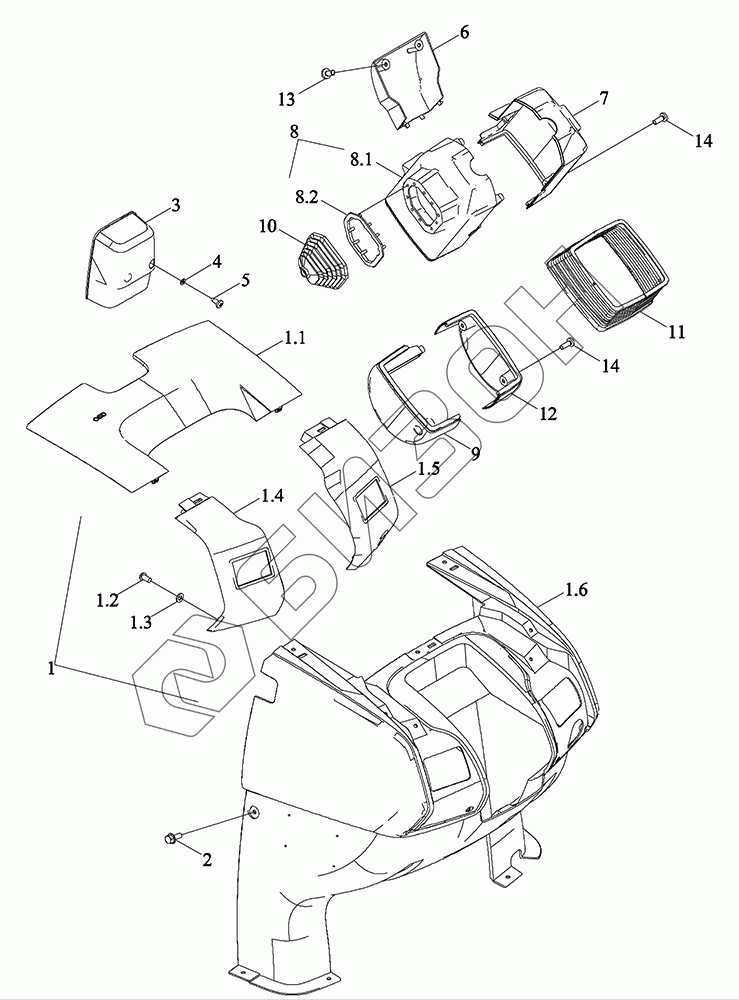

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Внутренняя отделка кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6W456040000 TM6W456040000 Пульт приборный
Загрузка ...
1 TM6W456010100a Крышка
Загрузка ...
1.1 TM6W456010101 Накладка
Загрузка ...
1.2 GBT70.2-M6X12-8.8-A2L Винты с головкой под торцевой ключ
Загрузка ...
1.3 GBT97.1-6-A3L Шайба плоская
Загрузка ...
1.4 TM6W456010102 Накладка
Загрузка ...
1.5 TM6W456010103 Накладка
Загрузка ...
1.6 TM6W456010104a Пульт приборный
Загрузка ...
2 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
3 TM6W456010006 Кожух - обтекатель
Загрузка ...
4 GBT97.1-6-A3L Шайба плоская
Загрузка ...
5 GBT845-ST5.5X16 Винт головки диска с поперечным пазом
Загрузка ...
6 TM6W456010005 Накладка
Загрузка ...
7 TM6W456010002 Накладка
Загрузка ...
8 TM6W456010030 Накладка
Загрузка ...
8.1 TM6W456010001 Накладка
Загрузка ...
8.2 TM6W456010031 Площадка переходная
Загрузка ...
9 TM6W456010003 Накладка
Загрузка ...
10 TM6W456010010 Оболочка
Загрузка ...
11 TM6W456010020 Оболочка
Загрузка ...
12 TM6W456010004 Накладка
Загрузка ...
13 GBT818-M6X12-4.8-A2L Винт с поперечной канавкой
Загрузка ...
14 GBT818-M6X16-4.8-A2L Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
