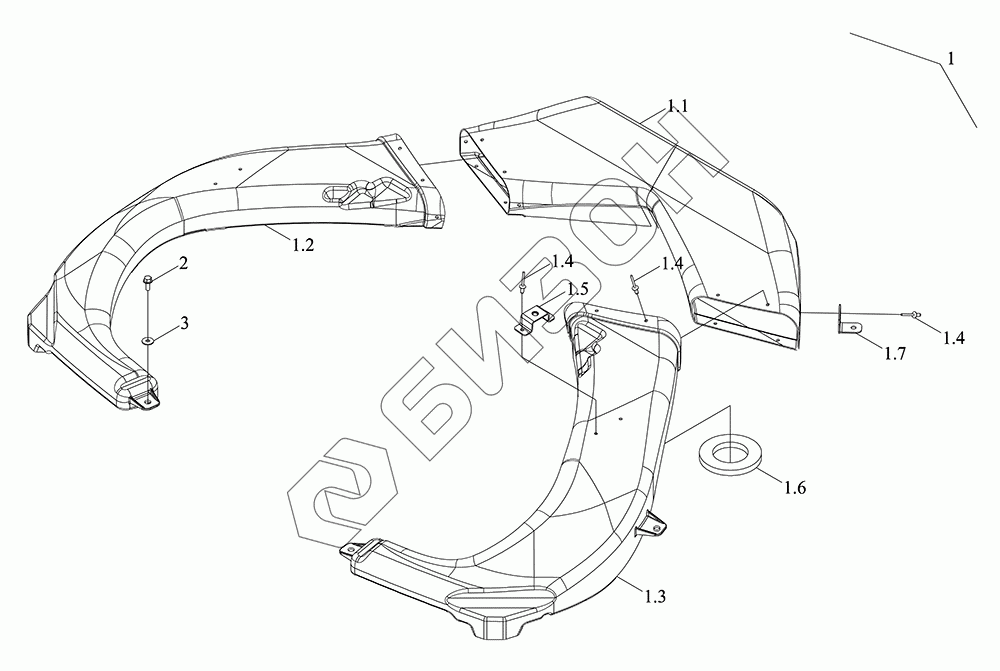

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Воздуховоды кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.4
1.4
1.5
1.6
1.7
2
3
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R451080000K TM6R451080000K Кабина в сборе
Загрузка ...
TM6W451034000 TM6W451034000 Трубка
Загрузка ...
1 TM6W451034001 Трубка
Загрузка ...
1.1 TM6W451034310 Вентилятор задний
Загрузка ...
1.2 TM6W451034200 Трубка
Загрузка ...
1.3 TM6W451034100 Трубка
Загрузка ...
1.4 GBT12618-5X10 Заклёпка
Загрузка ...
1.5 TB3S451256007 Плита монтажная
Загрузка ...
1.6 TM6W451034411 Крышка герметическая
Загрузка ...
1.7 TM6W451034321 Кронштейн
Загрузка ...
2 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT96.1-6-A3L Шайба большая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
