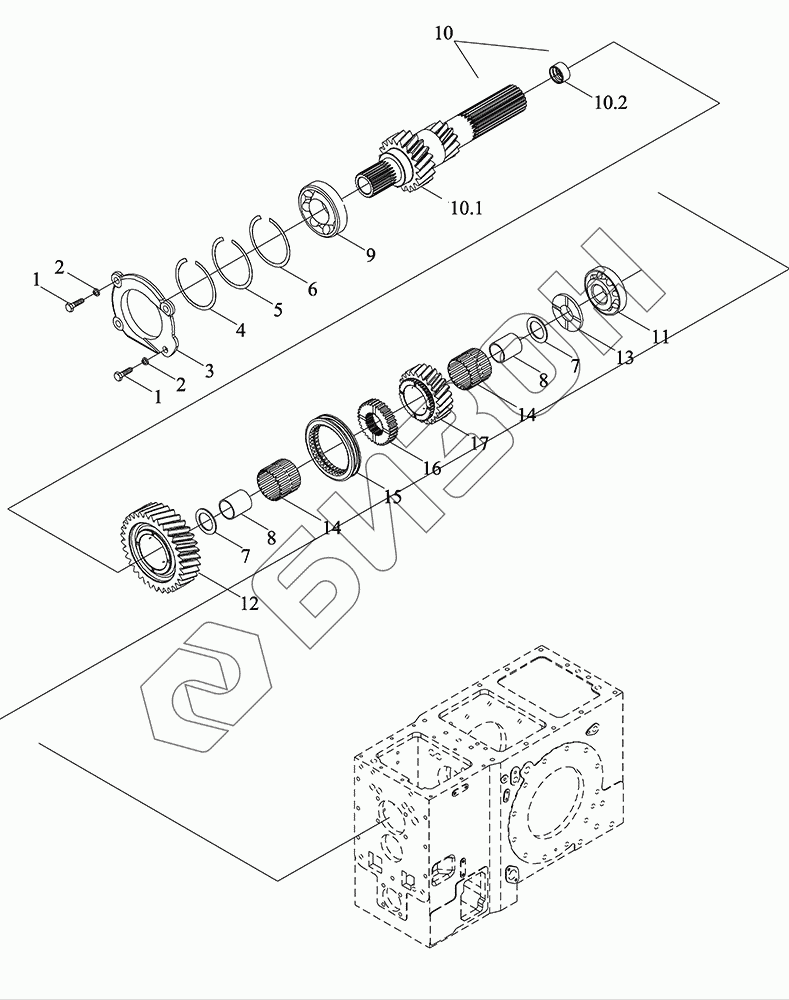

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Демультипликатор заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
7
7
8
8
9
10
10.1
10.2
11
12
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R381020000K TM6R381020000K Демультипликатор заднего моста в сборе
Загрузка ...
1 GBT5783-M12X35-10.9-O Болт с шестигранной головкой
Загрузка ...
2 GBT93-12-A3L Гровер
Загрузка ...
3 TR2S381010001 Крышка подшипника
Загрузка ...
4 BZF0002.2-019 Прокладка регулировочная
Загрузка ...
5 BZF0002.2-020 Прокладка регулировочная
Загрузка ...
6 BZF0002.2-021 Прокладка регулировочная
Загрузка ...
7 TG1654.372-06 Кольцо ограничительное
Загрузка ...
8 TG1204.381B-02 Втулка
Загрузка ...
9 GBT297-30214 Подшипники конические роликовые
Загрузка ...
10 TR2S381010002 Вал
Загрузка ...
10.1 TR2S381010003 Вал приводной
Загрузка ...
10.2 TG4S372010019 Втулка
Загрузка ...
11 GBT297-33211 Подшипники конические роликовые
Загрузка ...
12 TS17381020001b Колесо зубчатое
Загрузка ...
13 TG1204.381B-04 Кольцо прокладочное
Загрузка ...
14 TG1204.381B-13 Подшипник
Загрузка ...
15 BZF0018-013 Муфта зубчатого зацепления
Загрузка ...
16 TG1204.381-05 Гнездо зубчатого зацепления
Загрузка ...
17 TS17381020002a Колесо зубчатое
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
