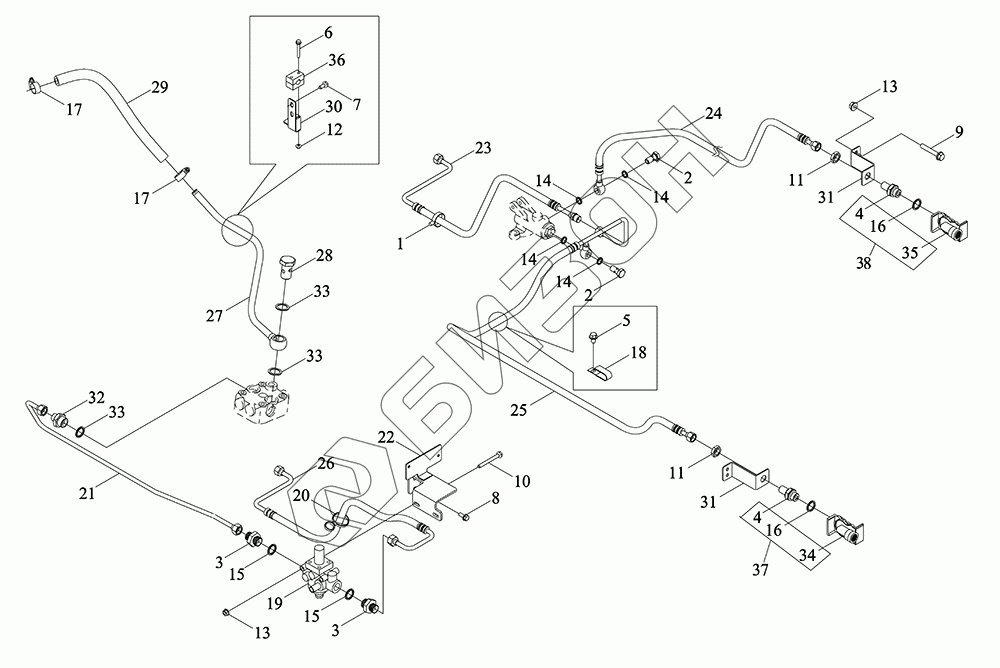

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Газопровод
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
13
14
14
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R803010000K | TM6R803010000K | Газопровод |
Загрузка ...
|
|
| 1 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 2 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 3 | FT700.80G.101 | Штуцеры трубы |
Загрузка ...
|
|
| 4 | FT800.80L.212 | Штуцер соединительный |
Загрузка ...
|
|
| 5 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M6X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M8X75-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 12 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | JB982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 15 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 16 | JBT982-22 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 17 | Q67627 | Хомут шланга B-типа |
Загрузка ...
|
|
| 18 | TD800.803-07 | Скоба зажимная |
Загрузка ...
|
|
| 19 | TD800.803F.5 | Антенна |
Загрузка ...
|
|
| 20 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 21 | TM6R803010001K | Труба выпускная воздушного насоса |
Загрузка ...
|
|
| 22 | TM6R803010002K | Рама монтажная |
Загрузка ...
|
|
| 23 | TM6R803010004K | Шланг |
Загрузка ...
|
|
| 24 | TM6R803010006K | Узел соединительной трубы транспортировки газа |
Загрузка ...
|
|
| 25 | TM6R803010008K | Труба впускная |
Загрузка ...
|
|
| 26 | TM6R803010010K | Шланг |
Загрузка ...
|
|
| 27 | TR2S803020009K | Труба впускная |
Загрузка ...
|
|
| 28 | TR2S803020011K | Болт полый |
Загрузка ...
|
|
| 29 | TR2S803020012K | Шланг впускной |
Загрузка ...
|
|
| 30 | TR2S803020013K | Кронштейн для крепления |
Загрузка ...
|
|
| 31 | TR2S803020015K | Кронштейн |
Загрузка ...
|
|
| 32 | TR2S803020017K | Штуцеры трубы |
Загрузка ...
|
|
| 33 | TR2S803020018K | Подушка |
Загрузка ...
|
|
| 34 | TS04803010011K | Штуцер соединительный |
Загрузка ...
|
|
| 35 | TS04803010012K | Штуцер соединительный |
Загрузка ...
|
|
| 36 | TS06581190015 | Зажим трубный |
Загрузка ...
|
|
| 37 | TM7N803010039 | Корпус выходного разъема |
Загрузка ...
|
|
| 38 | TM7N803010040 | Корпус выходного разъема |
Загрузка ...
|
